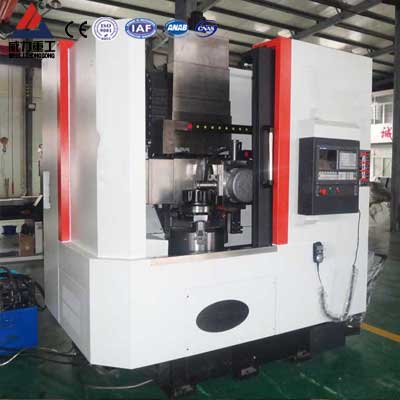

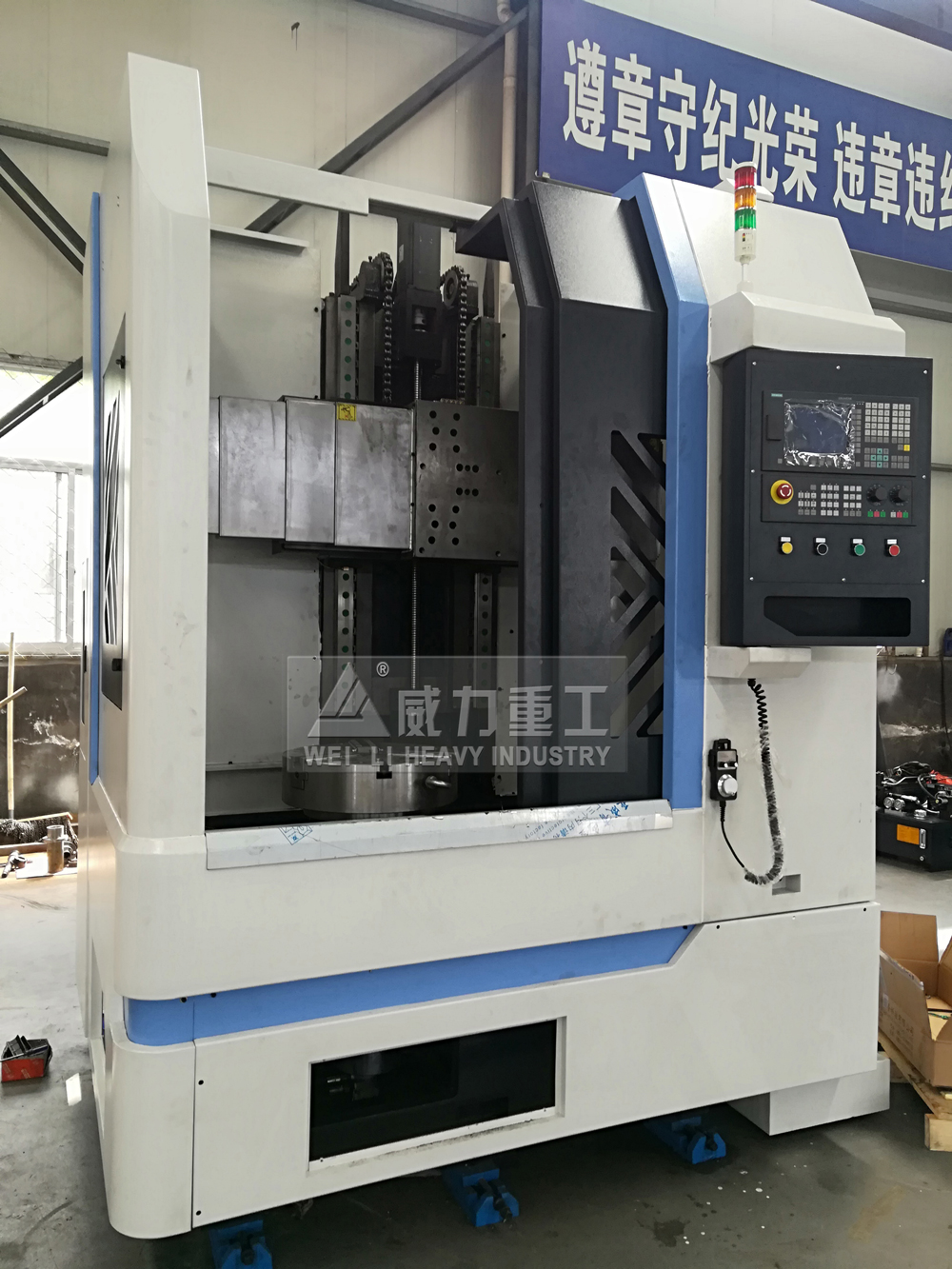

加工圆盘数控立车_VTC700数控小立车
咨询热线：18306370898
VTC系列数控立式车床比数控卧式车床在装夹工件方面更具优越性，更适合于加工精度高。形状复杂的盘类零件，通过对客户典型零件加工工艺的深入研究，可提供优化的加工工艺以满足客户的需求。

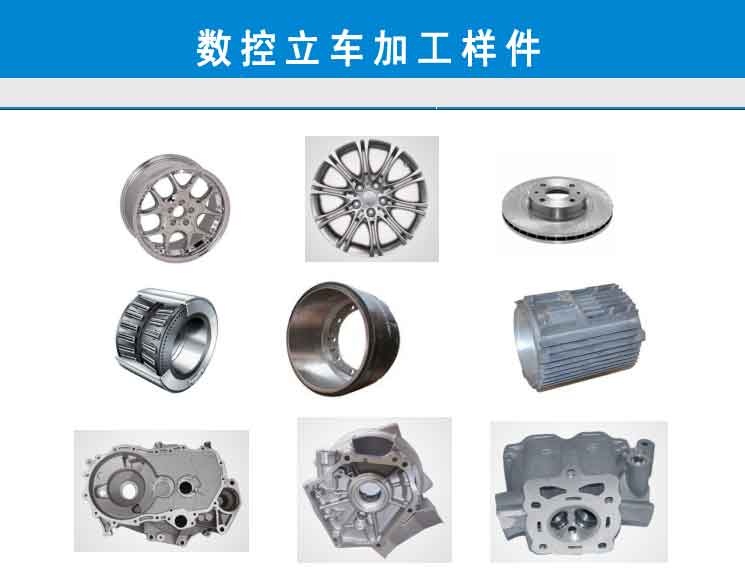

VTC系列的数控立式车床应用非常广泛，数控立车是一种自动化数控加工机床，用来加工零件的内外圆柱面、锥面、端面切槽及倒角，该机床改善了主轴结构,增加了设备刚性.特别适用于汽车用轮鼓、制动鼓、飞轮壳、离合器壳、压盘、轮辋、差减壳、盘类等零部件的粗精加工。
加工圆盘数控立车_VTC700数控小立车具有以下特点：
1、机床采用机、电、液三位一体，按照人机工程学宜人化进行布局设计，结构紧凑，节约面积、操作简便、维修方便。
2、底座为整体式高刚性铸铁结构，排屑流畅，切削空间合理。
3、床身导轨采用矩型导轨结构，经高频淬火，与其对应的滑板接触面为贴塑导轨，能明显地降低导轨滑动时的摩擦阻力，具有良好的动态特性。
4、滑板及横梁采用矩型导轨结构，并贴塑。
5、主轴采用P5级轴承，并经精密动平衡，轴承采用进口润滑脂润滑，确保主轴高速平稳旋转，并将热变形降至很低限度。
6、机床纵、横向运动采用丝杠和交流伺服电机直连，丝杠轴承采用角接触轴承，保证了传动的高精度。 尾座的夹紧和定位是由侧面两螺杆带动夹紧块来实现的，将双螺杆上的螺母锁紧，螺杆带动夹紧块上升，将尾架固定在床身上。
7、机床采用高性能自动间歇润滑系统，能及时地对床身导轨、X/Z向丝杠集中润滑，保证了机床各导轨面及纵、横向丝杠始终处于良好的润滑状态。
8、机床采用四工位刀架或者排刀，刀具布置和调整较为方便；有利于提高机床的生产效率。
本系列机床主电机通过进口窄V带或同步带来驱动主轴作旋转运动，从而保证整个传动系统的高效率、低噪声、低振动，以满足机床低速大扭矩及高速大功率等各种条件的切削要求。主轴箱与底座通过孔配合连成一体，从而使机床主轴组件具有很高的刚性。
标准配置: 环球伺服卧式八工位刀架，该系列刀架由伺服电机控制转位，可以双向快速选刀，液压锁紧，刚性极高；环球立式4/6工位伺服刀架，该刀架具有极佳的设计结构和高刚性采用伺服技术转位、分度和液压锁紧，转位、分度平稳准确，特别适合加工汽车行业零件。
本机床标准卡盘选用台湾或国产液压卡盘，该卡盘为防水卡盘，卡爪滑座与盘体滑动配合处有密封条，可有效防止冷却液通过卡盘向主轴渗漏，还可防止切屑进入滑动面研伤滑座。卡盘端面开有3个T型槽，可以很方便地更换各种工装夹具，快速适应性好，可以满足用户加工多种零件的要求。还可选配进口液压卡盘及油缸、国产防水动力卡盘及台湾油缸。油缸还可选配检测功能。
本机床采用全防护，美观大方且使用方便。可加装安全光栅，更好的兼顾安全。也可选配自动防护门，便于组成自动生产线，加装机器人。
本机床是自动化程度较高的数控机床，配置了液压系统；为了平衡Z轴载荷重量，配备了平衡气缸。液压系统主要液压控制元件均选用台湾著名品牌或国内优质产品。液压油箱放置在底座右侧，由防护罩与外界隔离。各主要液压元件均采用叠加安装方式，结构紧凑安装方便。
机床采用国产或合资的集中自动润滑系统，并具有液位报警及压力报警功能。
本机床冷却泵流量133L/min，扬程40米。冷却箱与主机分离(冷却水箱安装在主机后面或者侧面)，保证机床精度免受切削热的影响。采用进口冷却泵，冷却水由冷却泵引出后经分水器分为三路：一路与刀架上的冷却水口相连接，经由刀夹喷嘴喷出，为零件和刀具提供冷却及润滑，用以保证工件加工精度，提高刀具使用寿命；另一路与主轴左侧底座上面的水管相连接，用于冲掉床身上的铁屑：第三路与水枪连接，用于零件及机床的清洁。
本机床根据加工工件材质的不同，可选配链板式排屑器、刮板或磁刮板式排屑器。链板式排屑器适合于收集和输送各种卷状、团状、块状切屑；刮板排屑器适于铜、铝、铸铁等碎屑的输送；磁刮板式排屑器主要用于湿式加工中长度小于150毫米的铸铁屑的输送。排屑器均为自动排屑，可由M指令控制排屑器的启停。
机床数控系统标准配置采用FANUC公司生产的FANUC 0i TF数控系统，可选配西门子或者国产GSK/KND系统，该系统能适应高效率、高速，高精度的机械加工；且具有操作方便、功能齐全、可靠性高等优点。
两伺服轴系统是高精度的数字伺服系统，具有高速微处理器及软件伺服控制功能，可实现高速，高精度的伺服控制。
11.2机床电气系统
机床主要电气元件选用进口及中外合作的产品，从而确保机床的安全性、可靠性。数控机床对电源要求严格。当电网电压波动超过AC380V±10%，频率超过50Hz±1Hz时，必须增加电源稳压装置，否则将影响数控机床的正常工作。
11.3电气柜
11.4其他
机床可根据用户要求选配光栅尺等其他功能部件。
当机床遇到外部突然断电或自身故障时，由于控制电路的特殊设计，机床轴不可动，冷却电机等如已在“启动”状态者，将进入“停止”状态；如已在“停止”状态的则不可自行进入启动状态，确保了机床的安全。另外由于机床计算机内的控制程序是“固化”在芯片中的，而零件加工程序是由电池供电保护的，所以，意外断电或故障时，不会丢失计算机内存储的程序菜单。
山东威力重工数控立式撤回粗昂机床主要结构：
1.底座
底座筋形采用Ansys软件进行优化设计，使机床具有很高的刚性；材料采用高密铸铁，强度高吸震性好。
2.主轴
本系列机床的主轴可选配A2-6/8/11/15国产或进口主轴单元，也可选配自制主轴单元,自制主轴单元在设计上采用了当前国际上先进成熟的结构。主轴前支撑，由一个双列圆柱滚子轴承与一个双向推力角接触球轴承组合而成，后支撑为双列圆柱滚子轴承；轴承采用进口精密主轴轴承，轴承的润滑采用进口高速润滑脂。主轴系统轴向和径向的预加载荷可用一个螺母进行调整，具有较高的的径向和轴向刚度。用滚柱轴承的内环可以调整径向间隙，从而获得最佳的加工精度和较低的工作温度。
本系列机床主电机通过进口窄V带或同步带来驱动主轴作旋转运动，从而保证整个传动系统的高效率、低噪声、低振动，以满足机床低速大扭矩及高速大功率等各种条件的切削要求。主轴箱与底座通过孔配合连成一体，从而使机床主轴组件具有很高的刚性。
3.进给系统
X轴、Z轴采用伺服电机驱动，通过弹性联轴器与滚珠丝杠直接连接。滚珠丝杠采用两端固定的安装方式。
VTC500/700/900/1200两轴导轨为淬火硬轨，具有高耐磨性，滑板贴塑处理，摩擦阻力小,且噪音低;VTC500L/700L/900L/1200L两轴导轨均采用进口的滚动导轨，该导轨为四方向等载荷型，精度高载荷大，滚柱之间用保持架隔开，以减少快速移动时的摩擦阻力及温升、热变形，从而大幅度地提高了加工精度、快移速度和生产效率。其突出优点为体积小精度高维护费用低，是追求高精度和高性价比用户的首选配置，特别适合于汽车行业对零件尺寸一致性要求很高的场合。
4.刀架
刀架具有多种配置，用户可根据自己的实际需要及使用习惯自由选择。
标准配置: 环球伺服卧式八工位刀架，该系列刀架由伺服电机控制转位，可以双向快速选刀，液压锁紧，刚性极高；环球立式4/6工位伺服刀架，该刀架具有极佳的设计结构和高刚性采用伺服技术转位、分度和液压锁紧，转位、分度平稳准确，特别适合加工汽车行业零件。
5.卡盘油缸
本机床标准卡盘选用台湾或国产液压卡盘，该卡盘为防水卡盘，卡爪滑座与盘体滑动配合处有密封条，可有效防止冷却液通过卡盘向主轴渗漏，还可防止切屑进入滑动面研伤滑座。卡盘端面开有3个T型槽，可以很方便地更换各种工装夹具，快速适应性好，可以满足用户加工多种零件的要求。还可选配进口液压卡盘及油缸、国产防水动力卡盘及台湾油缸。油缸还可选配检测功能。
6.防护
本机床采用全防护，美观大方且使用方便。可加装安全光栅，更好的兼顾安全。也可选配自动防护门，便于组成自动生产线，加装机器人。
7. 液压系统及氮气平衡系统
本机床是自动化程度较高的数控机床，配置了液压系统；为了平衡Z轴载荷重量，配备了平衡气缸。液压系统主要液压控制元件均选用台湾著名品牌或国内优质产品。液压油箱放置在底座右侧，由防护罩与外界隔离。各主要液压元件均采用叠加安装方式，结构紧凑安装方便。
8.润滑站
机床采用国产或合资的集中自动润滑系统，并具有液位报警及压力报警功能。
9.冷却系统
本机床冷却泵流量133L/min，扬程40米。冷却箱与主机分离(冷却水箱安装在主机后面或者侧面)，保证机床精度免受切削热的影响。采用进口冷却泵，冷却水由冷却泵引出后经分水器分为三路：一路与刀架上的冷却水口相连接，经由刀夹喷嘴喷出，为零件和刀具提供冷却及润滑，用以保证工件加工精度，提高刀具使用寿命；另一路与主轴左侧底座上面的水管相连接，用于冲掉床身上的铁屑：第三路与水枪连接，用于零件及机床的清洁。
10.排屑器
本机床根据加工工件材质的不同，可选配链板式排屑器、刮板或磁刮板式排屑器。链板式排屑器适合于收集和输送各种卷状、团状、块状切屑；刮板排屑器适于铜、铝、铸铁等碎屑的输送；磁刮板式排屑器主要用于湿式加工中长度小于150毫米的铸铁屑的输送。排屑器均为自动排屑，可由M指令控制排屑器的启停。
11.电气系统
11.1数控系统及伺服系统
机床数控系统标准配置采用FANUC公司生产的FANUC 0i TF数控系统，可选配西门子或者国产GSK/KND系统，该系统能适应高效率、高速，高精度的机械加工；且具有操作方便、功能齐全、可靠性高等优点。
两伺服轴系统是高精度的数字伺服系统，具有高速微处理器及软件伺服控制功能，可实现高速，高精度的伺服控制。
11.2机床电气系统
机床电气设计符合GB5226.1-2002电气标准。电路的动力回路，均有过流、短路保护，机床相关动作都有相应的互锁，以保障设备和人身安全。电气系统具有自诊断功能，操作及维修人员可根据指示灯及显示器等随时观察到机床各部分的运行状态。
机床主要电气元件选用进口及中外合作的产品，从而确保机床的安全性、可靠性。数控机床对电源要求严格。当电网电压波动超过AC380V±10%，频率超过50Hz±1Hz时，必须增加电源稳压装置，否则将影响数控机床的正常工作。
11.3电气柜
电气柜标准配置采用全封闭式结构，并配备电箱空调/热交换器，以此来达到防尘降温的目的。电气柜防护等级为IP54，并在电气柜内预留一定空间以便于扩展功能。
11.4其他
机床可根据用户要求选配光栅尺等其他功能部件。
12.安全保护
本机床具有全护罩防护，并考虑多项安全保护措施，如：电控柜安全锁，防护门安全锁，防护门的强化玻璃设计，确保机械及人身之安全。
当机床遇到外部突然断电或自身故障时，由于控制电路的特殊设计，机床轴不可动，冷却电机等如已在“启动”状态者，将进入“停止”状态；如已在“停止”状态的则不可自行进入启动状态，确保了机床的安全。另外由于机床计算机内的控制程序是“固化”在芯片中的，而零件加工程序是由电池供电保护的，所以，意外断电或故障时，不会丢失计算机内存储的程序菜单。
机床具有报警装置及紧急停止按钮，可防止各种突发故障给机床造成损坏。由于软件的合理设计，报警可通过显示器显示文字及报警号，通过操作面板的指示灯指示；机床根据情况将报警的处理方式分为三类：对紧急报警实行“急停”；对一般报警实行“进给保持”；对操作错误只进行“提示”。
数控立车主要技术参数：
| 项目 | VTC500（L） | VTC700（L） | VTC900（L） | VTC1200（L） | ||
| 最大回转直径mm | 500 | 700 | 900 | 1200 | ||
| 最大切削长度mm | 500 | 700 | 900 | 1200 | ||
| 最大切削直径mm | 500 | 700 | 900 | 1200 | ||
| 主轴形式及代号 | A2-6/A2-8 | A2-8/A2-11 | A2-11 | A2-11/A2-15 | ||
| 自制主轴 | 自制主轴 | 自制主轴 | 自制主轴 | |||
| 主轴转速范围r/min | 80-2000（主轴单元） | 80-1500（主轴单元） | 80-1200（主轴单元） | 80-1200（主轴单元） | ||
| 80-600（自制主轴） | 80-500（自制主轴） | 80-500（自制主轴） | 80-400（自制主轴） | |||
| 主轴转速级数 | 无级 | 无级 | 无级 | 无级 | ||
| 主轴传动比 | 1:3 | 1:3 | 1:3 | 1:3 | ||
| 主轴承重T | 2.5/4 | 4/8 | 8 | 8/15 | ||
| 主电机输出功率kw | 11 | 15 | 18.5/22 | 22 | ||
| 主电机额定转矩Nm | 105 | 143.3 | 191/280 | 280 | ||
| 卡盘直径/形式 | 400/K3L | 500/K3L | 630/K3L | 810/K3L | ||
| X轴伺服电机Nm | 15 | 15 | 18 | 18 | ||
| Z轴伺服电机Nm | 15 | 15 | 18 | 18 | ||
| 刀架形式 | 排刀 | 排刀架 | 排刀架 | 排刀架 | 排刀架 | |
| 电动刀架 | 四/六工位 | 四/六工位 | 四/六工位 | 四/六工位 | ||
| 液压刀塔 | 八/十二工位 | 八/十二工位 | 八/十二工位 | 八/十二工位 | ||
| 动力刀架 | 八/十二工位 | 八/十二工位 | 八/十二工位 | 八/十二工位 | ||
| 导轨结构形式 | 硬轨 | Z向硬轨面85宽 | Z向硬轨面90宽 | Z向硬轨面100宽 | Z向硬轨面120宽 | |
| X向硬轨面65宽 | X向硬轨面65宽 | X向硬轨面65宽 | X向硬轨面65宽 | |||
| 线规 | Z向35滚柱 | Z向45滚柱 | Z向55滚柱 | Z向65滚柱 | ||
| X向35滚柱 | X向45滚柱 | X向45滚柱 | X向45滚柱 | |||
| 立柱导轨跨度 /中心距mm | 硬轨 | 425 | 465 | 525 | 525 | |
| 线规 | 430 | 450 | 500 | 500 | ||
| Z向滚珠丝杠副 | 1R4010T3 | 1R4010T3 | 1R5008T4 | 1R6308T4 | ||
| X向滚珠丝杠副 | 1R3210T3 | 1R4010T3 | 1R4008T4 | 1R5008T4 | ||
| X轴快移速度m/min | 硬轨 | 10 | 10 | 8 | 8 | |
| 线规 | 18 | 18 | 15 | 15 | ||
| Z轴快移速度m/min | 硬轨 | 10 | 10 | 8 | 8 | |
| 线规 | 18 | 18 | 16 | 16 | ||
| X轴行程mm | 300 | 400 | 500 | 650 | ||
| Z轴行程mm | 500 | 700 | 700 | 800 | ||
| 电气容量KVA | 12 | 16 | 18 | 22 | ||
| 机床重量约T | 5 | 6 | 7.8 | 9 | ||
| 外形约:长×宽×高mm | 1205×1200×2430 | 1500×1360×2726 | 1550×1760×3067 | 1650×1860×3070 | ||
注2：数控机床对电源要求严格。如果用户电网波动超过±10%，必须增加稳压装置，否则数控机床将不能正常工作，甚至出现不可预测的结果。
注3: 介绍中最大加工长度和最大加工直径均是标准配置下的技术参数,如采有特殊卡盘或刀架，机床技术参数需与技术部门沟通,签订协议时重新填写数据。
注4: 机床最大扭矩恒定，但随着切削直径的变大，可满足的切削参数会随着变小，因此机床加工参数请根据工件尺寸进行相应调整。
注5：机床重量仅供参考，最终重量以机床装箱单为准。
注6：后面加“L”标记的为线规机型。
注7：本参数如有变动，恕不另行通知。
2.主要精度
本机床精度贯彻中华人民共和国机械行业标准JB/T9895.1-1999《数控立式卡盘车床 精度检测》。为进一步提高机床精度，我公司在国家标准的基础上，关键精度压缩10%～ 30%，制定了内控标准。
| 检 验 项 目 | 工厂标准 | |
| 加工精度 | IT6~IT7 | |
| 加工工件圆度 | 0.005mm/Ф120 | |
| 加工工件圆柱度 | 0.010mm/Ф120×150 | |
| 加工工件平面度 | 0.02mm/Ф500 | |
| 加工工件表面粗糙度 | Ra1.6μm | |
| 定位精度 | X轴 | 0.018 |
| Z轴 | 0.020 | |
| 重复定位精度 | X轴 | 0.006mm |
| Z轴 | 0.008mm | |
