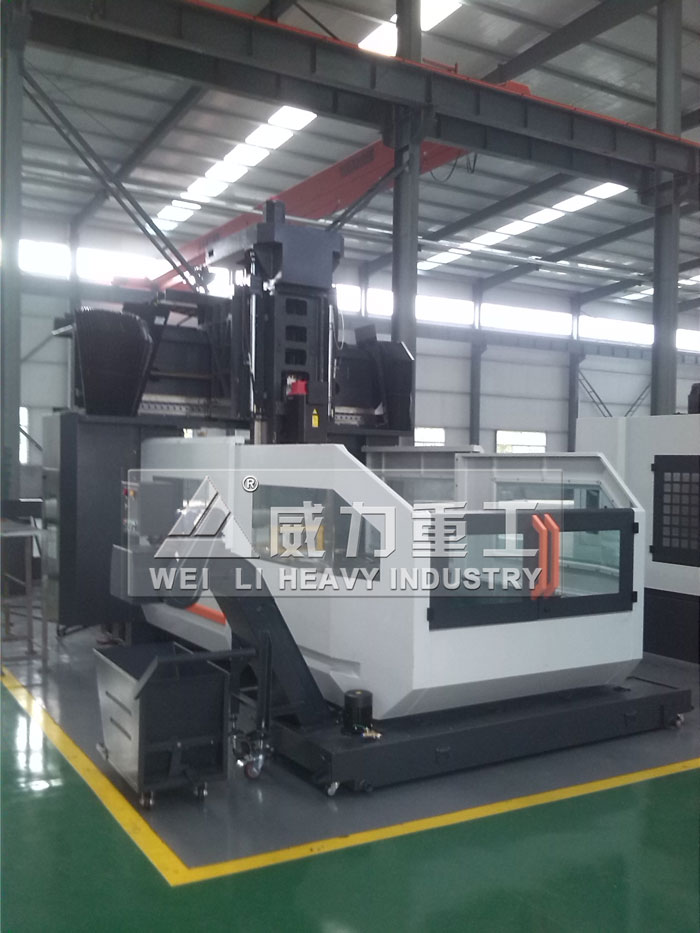

定梁定柱数控龙门式加工中心

山东威力重工机床有限公司该款定梁定柱龙门式加工中心整机刚性好，Y轴采用三根滚动导轨和一条滑动导轨，满足机床重负荷切削要求。...

咨询热线：18306370898

产品详情

一、定梁定柱数控龙门式加工中心用途：

定梁定柱数控龙门式加工中心是由山东威力重工技术工程师引进国内外先进技术而生产的一款应用范围极广的加工中心机床，该款数控龙门式加工中心广泛应用与各行各业中，具体应用范围如下：

龙门加工中心是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工大型零件。有定梁式（横梁固定、工作台移动/转动），动梁式（横梁上下移动、工作台前后移动）动柱式（工作台固定，龙门架移动），天车式（工作台固定，横梁移动）也有以上复合形式的多类龙门加工中心。加工的特性、能力、针对的产品加工用途也不完全一样。

二、定梁定柱数控龙门式加工中心结构特点：

1 工作台

龙门加工中心的工作台基本上是长方形的。工作台、床身、立柱、横梁和滑枕等大铸件采用铸铁或者焊接件，铸件内腔系蜂巢式复合排列结构，设计先进，均经时效及二次回火处理，消除残留内应力使材质稳定，确保工件加工精度的稳定及机床寿命。

2 龙门

龙门由一个横梁和两个立柱构成。分为横梁固定、横梁靠定位块锁定分段升降和横梁任意升降三种类型。

3 滑枕

滑枕从结构上可分为开式和闭式两种型式。开式结构的滑枕通过压板夹紧在主轴箱上，滑枕的截面积大；闭式结构的滑枕被夹紧在主轴箱内，滑枕的截面积小。

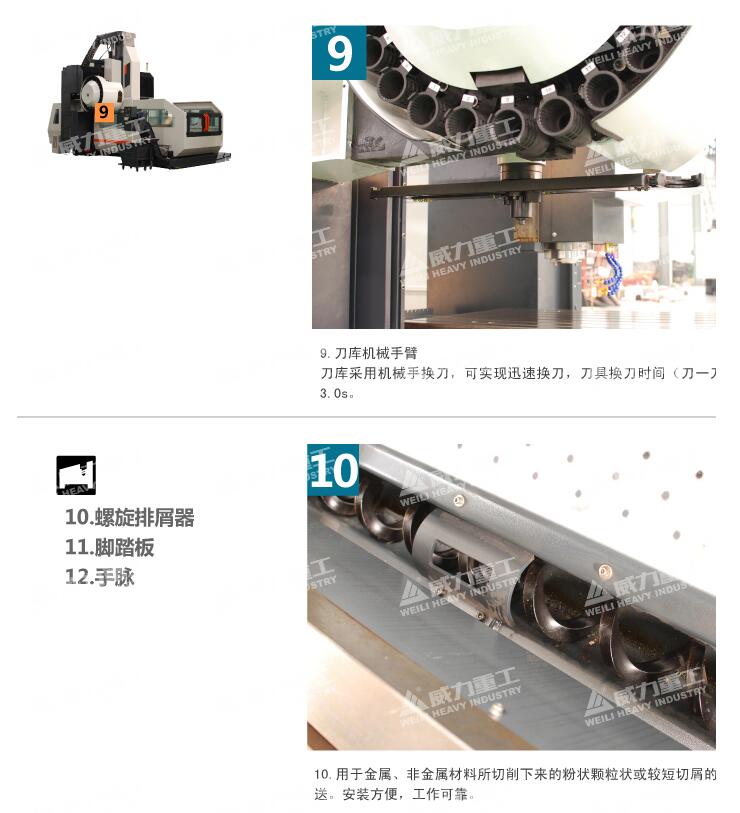

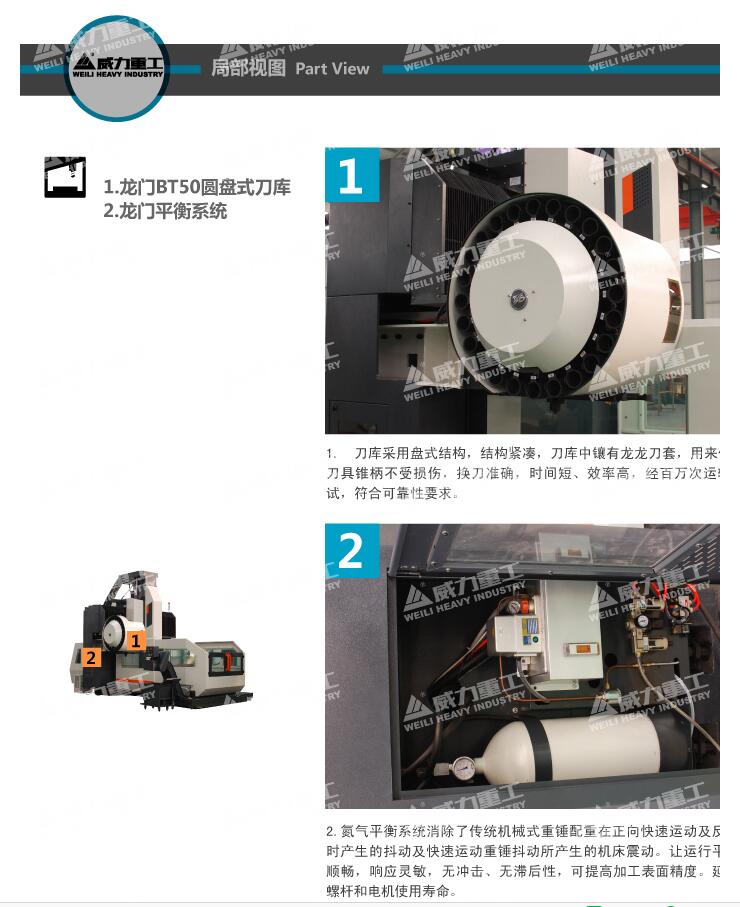

4 刀库

刀库的基本型式有转塔型、轮鼓型和链长型三种。

5 附件头库

大型复杂零件的加工通常需要很多附件头。附件头根据工件的加工要求进行特殊设计，一般分为直角头、加长头、特殊角度头及万能头等。

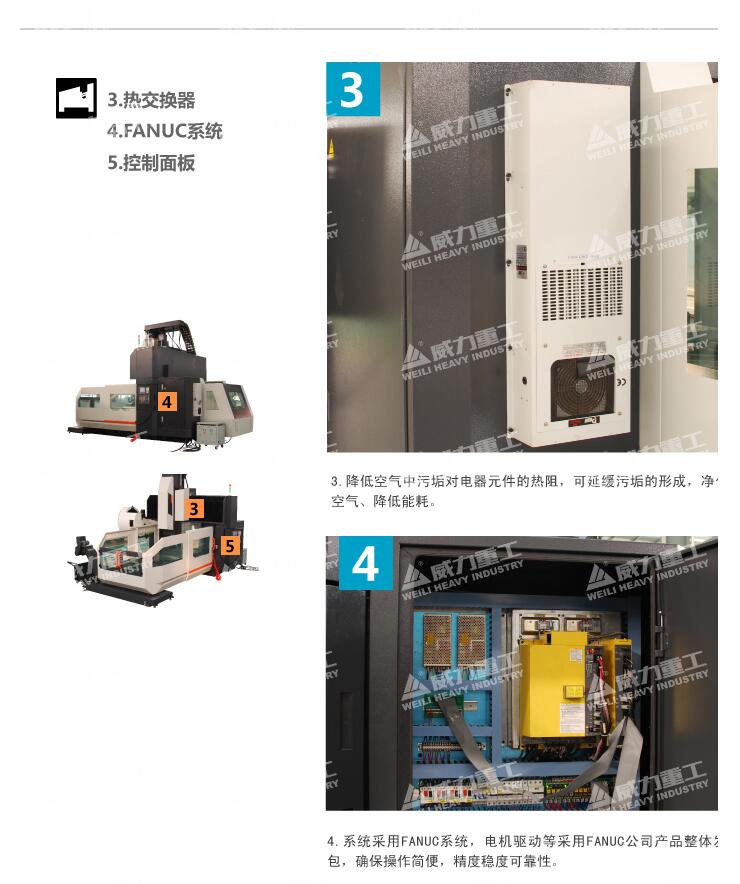

6数控系统

现在数控系统供应商很多，按照不同的需求系统品牌和型号有不同的选择。

7 精度

机床的精度是指机床在未受外载荷的条件下的原始精度。精度通常用它的反面—与理想状态之间的偏差(简称误差)来表示，误差越小，则精度越高。

三、定梁定柱数控龙门式加工中心广泛应用于机械加工行业。

适用于各行业大、中型零件的粗、精加工。

适用于汽车、航空航天、冶金、各种板件、盘件、壳体件、模具等复杂零件的多品种中小批量生产。

适用于制冷、石化、锅炉、印刷、包装等行业的各种管板、壳体的加工。

适用于机车车辆、汽车、柴油机等行业的缸体、壳体等零件的加工。

适用于汽车、模具、航空航天、军工、五金等各种机械加工领域的需求。

四、定梁定柱数控龙门式加工中心主要技术参数：

参数	单位
工作台面积	mm²	4000×1600
工作台承重	T	10
工作台T型槽（槽宽x槽数）	mm	28×7
X行程	mm	4500
Y行程	mm	2300
Z行程	mm	800
过龙门宽度	mm	2100
主轴端面与工作台面距离		200-1200
主轴锥孔	—	ISO №50
主电机功率（连续/30分）	kW	SIEMENS：30/41 FANUC：22/26
主轴最高转速	rpm	20-3000（6000可选）
主轴最大输出扭矩	Nm	960
主轴直径	mm	Φ100
主轴最大轴向力	N	18000
切削进给速度	mm/min	1—5000
快进速度	m/min	10
XYZ轴伺服电机功率	Kw	7
XYZ轴伺服电机扭矩	Nm	30
刀库型式		机械手
刀柄规格		BT-50、JT-50
刀库容量	机械手刀库	32（40、60可选）
	链式刀库	-
刀具最大直径	mm	Φ125（相邻空刀：Φ200）
刀具最大长度	mm	350
刀具最大重量	kg	20
定位精度X/YZ	mm	0.045/0.025
重复定位精度X/YZ	mm	0.025/0.015
外形尺寸	mm	1072054305490
机床重量	T	52
附件铣头		直角铣头、万能铣头、加长铣头、专用铣头
		直角铣头、万能铣头、加长铣头、专用铣头
可供选件		附件铣头及整体防护罩
