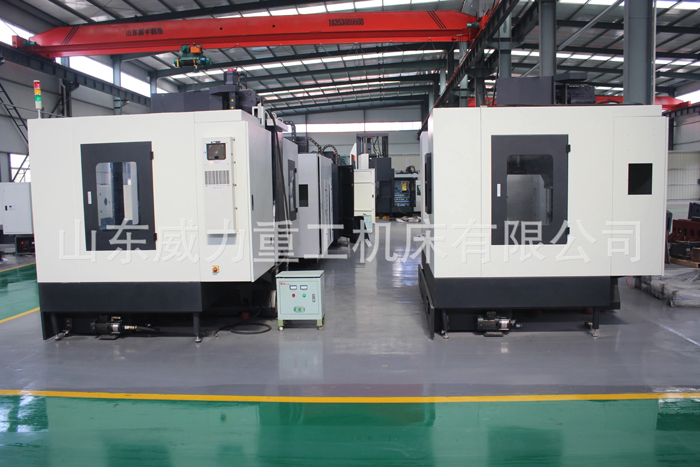

数控H80卧式加工中心
咨询热线：18306370898
一、数控H80卧式加工中心应用领域
数控H80卧式加工中心是山东威力重工引进先进技术生产的新一代数控机床，特别适合汽车、模具、机械制造等行业的箱体零件、壳体零件、盘类零件、异形零件的加工，零件一次装夹后可自动完成四个面的铣、镗、钻、扩、铰、攻丝等多工序加工
二、数控H80卧式加工中心特点及关键技术指标
1、数控H80卧式加工中心特点
1）、高稳定性——机床底座、立柱、主轴箱、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，永久确保品质。机床铸件结构均经过机床动力学分析和有限元分析，合理的结构程度与加强筋的搭配，保证了基础件的高刚性。宽实的机床底座，门式立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。分度工作台采用高精度鼠牙定位。滑动式导轨保证机床的高刚性。
2）、先进的精度补偿技术——使用高精密激光干涉仪进行丝杠螺距误差自动补偿，全方位提升机床的数控定位精度。采用先进的球杆仪测量技术实时检测机床坐标轴联动性能，确保设备动态联动加工性能有大幅度的提升。
3）、大直径高精密滚珠丝杠——(1)三轴使用?40/45mm大直径C3级高精密滚珠丝杠，搭配预压式双螺帽，确保最低背隙；(2)三轴滚珠丝杠以精密P4级，滚珠丝杠专用60o斜角滚珠止推轴承支撑，运转精度高，承载能力大。(3)三轴滚珠丝杠施以预拉，以减少温升伸长量。滚珠丝杠经预拉伸后，大大增加了传动刚度并消除了快速运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度。(4)滚珠丝杠和伺服马达以绕性联轴器直联，效率高，背隙小。
4）、高精密的主轴/刀库——该机床的主轴我们采用与瑞士合资生产的IBAG主轴高刚性，高精度设计，采用精密级斜角滚珠轴承支撑，用以保证加工工件的高强度，高稳定性的切削。主轴采用大扭矩的同步齿型皮带传动，无摩擦，低噪音。
快速自动换刀的刀臂式刀库： (1)双臂式自动换刀手臂及凸轮换刀机械，以电气马达驱动，快速稳定。 (2)采用液压打刀。(3)刀库采用双向最短路径选取刀，快速便捷。
5）、数控系统——CNC控制系统采用全数字式AC伺服系统，软件功能丰富，功能强，数控系统可配备工件/刀具测量接口，标准RS－232接口。本机实现了机电一体化，结构紧凑，占地面积小，安装、调试、操作方便。
6）、电气——电气箱内的配线，皆符合CE的安全规范，确保控制系统运转时不受外部干扰。采用热交换器，使电气箱内的热空气迅速排出，保持箱内的恒温，使控制系统能长期稳定的运转。
2、数控H80卧式加工中心关键技术指标
1）、用先进的大直径高精密滚珠丝杠提高机床加工精度；
2）、用先进的精度补偿技术提高加工精度；
3）、机床24m/min的快速移动速度；
4）、机床采用刀臂式刀库（换刀时间：4秒）；
5）、床体为整体铸件，机床在设计过程中通过有限元分析使结构更加合理；
6）、先进的FANUC-0i-MD数控系统。
二、数控H80卧式加工中心技术参数：
二、数控H80卧式加工中心技术参数：
| 规格 | MH80 | |
| 行程 | X轴（mm） | 2000 |
| Y轴（mm） | 1000 | |
| Z轴（mm） | 1000 | |
| 工作台 | 主轴鼻端到工作台中心（mm） | 0-1000 |
| 主轴中心到工作台(mm) | 280-1280 | |
| 工作台尺寸(mm×mm) | 800×800 | |
| zui大荷重（KG） | 3000 | |
| 工件zui大回转直径（mm） | 1500 | |
| 主轴 | 主轴转速（rmp） | 4000 |
| 传动方式 | 皮带 | |
| 主轴锥孔 | BT50 | |
| 主轴马达功率（KW） | 18.5/22 | |
| 伺服电机功率 | X/Y/Z轴（KW） | 6/6/6 |
| 快速移动 | X/Y轴（mm/min） | 24/18 |
| Z轴（mm/min） | 24 | |
| C轴（r/min） | 5 | |
| 切削进给 | zui大切削（m/min) | 7 |
| 自动换刀系统 | 刀库容量 | 24 |
| 刀柄形式 | MAS403 BT50 | |
| 拉钉形式 | MAS403 BT50-I | |
| 刀具zui大直径（mm）（满刀/邻空刀） | 115/225 | |
| 刀具zui大长度（mm） | 300 | |
| 单个刀具zui大重量（KG） | 15 | |
| 刀库形式 | 圆盘 | |
| 刀具选择方式 | 任选刀具 | |
| 刀对刀交换时间（s） | 5 | |
| 系统配置 | 0I MF | |
| 电源供给 | KVA | 30 |
| 压缩空气供给 | KG | ≥6 |
| 水箱容积 | L | 300 |
| 机床重量 | KG | 17000 |
| 机床尺寸 | 长宽高（mm×mm×mm） | 5500×4200×3100 |
| 机床三维图（含尺寸） | ||
| 铣面 | 加工材料 | 45# |
| 刀具类型 | Ø80平面铣刀 | |
| 切削深度（mm） | 2 | |
| 切削宽度（mm） | 64 | |
| 主轴转速（rmp） | 1500 | |
| 进给速度（mm/min） | 2000 | |
| 攻丝 | 加工材料 | |
| 刀具类型 | ||
| 螺牙类型 | ||
| 主轴转速（rmp） | ||
| 进给速度（mm/min） | ||
| 钻孔 | 加工材料 | 45# |
| 刀具类型 | U钻 | |
| 钻孔直径（mm） | Ø25 | |
| 主轴转速（rmp） | 1275 | |
| 进给速度（mm/min） | 128 | |
