XK5032数控立式铣床中立铣头如何进行装配？

作者：www.etianhe.com人气：发表时间：2020-09-29

XK5032数控立式铣床是铣床系列中常用的一款设备，是由底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。其中立铣头是组成该机床的不可缺少的部件，如何进行装配才能确保机器设备的正常运行，一起了解下。

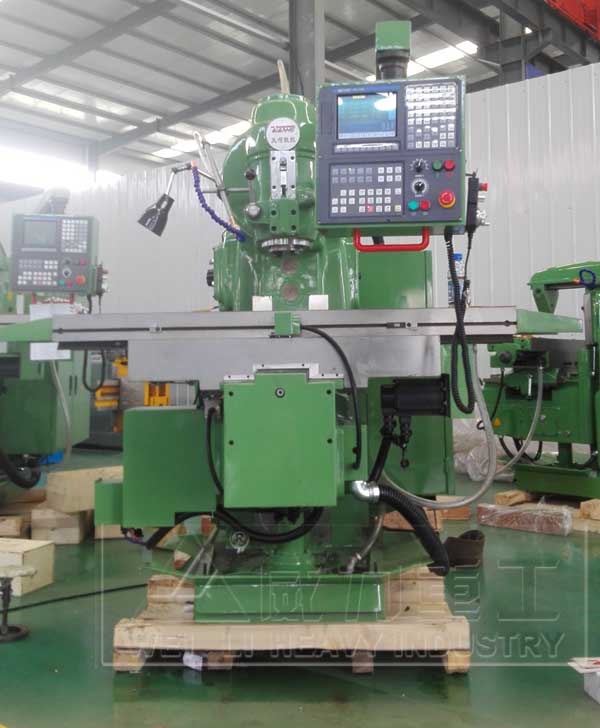

XK5032数控立式铣床

XK5032数控立式铣床立铣头的部件装配，主要包括传动部件的装配和控制主轴窜动部件的装配以及主轴组和主轴进出部分的装配。立铣头部件装配安装步骤

1、将主轴部分装入到主轴壳体内。

2、主轴进出部分丝杆座与主轴壳体使用六角固定，螺母与主轴套筒固定，手轮装配。

3、传动部分装配，将其套入主轴花键内，最后使用六角螺钉一一紧固。XK5032数控立式铣床立铣头就装配好了。

主轴组装配，自然以主轴为基准，装好端盖、双列短圆柱滚子轴承以及内外衬套，装入控制主轴窜动部分、圆螺母、轴用挡圈，一起装入主轴套筒内，并拧紧各螺母及端盖螺钉。同样需要一个简单的部件检验，来验证回转精度大小。

各部分装配完开始总装部分。1.将主轴部分装入到主轴壳体内。2.主轴进出部分丝杆座与主轴壳体使用六角固定，螺母与主轴套筒固定，手轮装配。3.传动部分装配，将其套入主轴花键内，最后使用六角螺钉一一紧固。

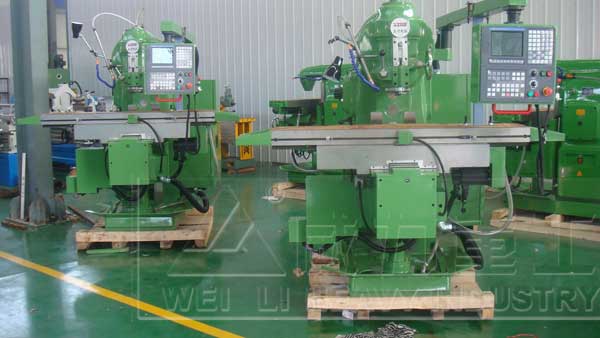

5032立式数控铣床

XK5032数控立式铣床立铣头结构特点与功能：

有一垂直的回转平面，主要用于立式铣削，立铣头结构紧凑、可靠，性能良好，质量稳定，使用范围广泛床身铣床，具有操作灵活、轻便等优点.其有一垂直的回转平面，主要用于立式铣削，可辅助机床加工不同角度的平面、棱角和沟槽.立铣头主轴刚性强，传送功率大，适用于维修和中小批量的生产加工.立铣头可以增加卧铣的使用范围和功能，有了立铣头，卧铣就可以当作立铣使用，扩大了卧铣的功能.可辅助机床加工不同角度的平面，棱角和沟槽；主轴刚性强，传动万能回转头铣床功率大，特别适用于维万能升降台铣床修和中小批量的生产加工。
