数控高速模具加工中心通过人机界面实现操作设置
随着工业化进程的日益推进,工业加工的工艺不断创新,高精度,高效率的加工设备要求也越来越高。以数控高速模具加工中心为例,传统的HMI界面已经不能很好的满足用户加工需求。
人机界面最主要的需要是简化操作,它能够把加工中心的一些常用参数和常用的功能归纳到若干个界面中,并且可以直接修改,操作者使用起来会更加方便和灵活。参数设定系统诊断功能扩展。而人机界面出现故障,应该如何排除?

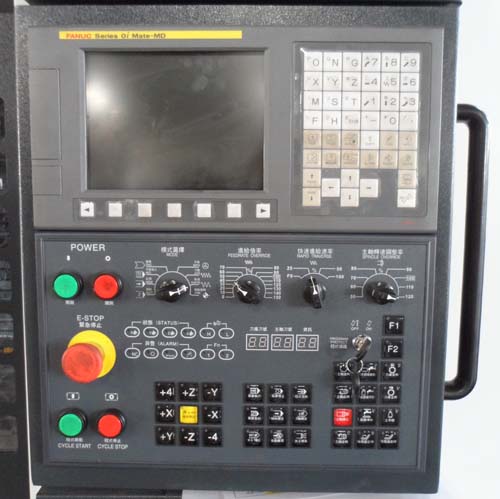

高速模具加工中心操作面板
常见的故障形式有：
一、触摸偏差
这种数控高速模具加工中心故障常见为手指所触摸的位置与鼠标箭头没有重合。发生的原因是安装完驱动程序后,在进行校正位置时,没有垂直触摸靶心正中位置。只需重新校正位置即可。
如部分区域触摸准确,部分区域触摸有偏差。是由于表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢,影响了声波信号的传递所造成的。清洁触摸屏,特别注意要将触摸屏四边的声波反射条纹清洁干净,清洁时应将触摸屏控制卡的电源断开。

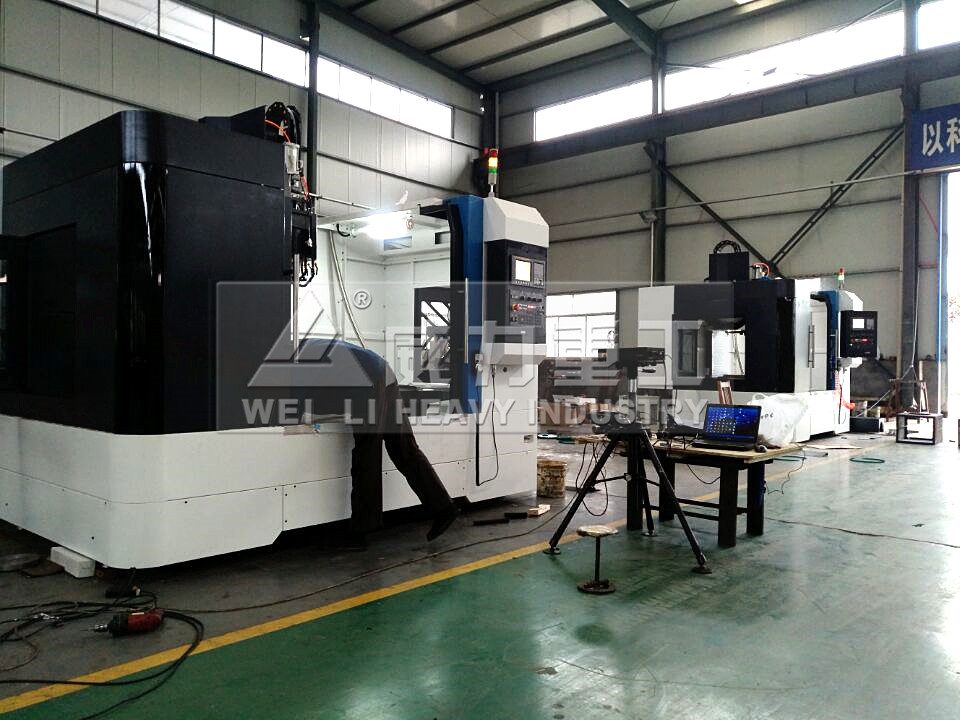

山东威力重工高速模具加工中心安装调试
二、触摸无反应
常见为触摸屏幕时鼠标箭头无任何动作,没有发生位置改变。产生的原因相对较为多种,大致分为触摸屏故障和计算机故障。
观察触摸屏信号指示灯,该灯在正常情况下为有规律的闪烁,大约为每秒钟闪烁一次,当触摸屏幕时,信号灯为常亮,停止触摸后,信号灯恢复闪烁。如果数控高速模具加工中心信号灯在没有触摸时,仍然处于常亮状态,首先检查触摸屏是否需要清洁;其次检查硬件所连接的串口号与软件所设置的串口号是否相符,以及计算机主机的串口是否正常工作。
