数控龙门加工中心是由六大部分组成?

作者:加工中心厂家人气: 发表时间:2018-12-06
数控龙门加工中心是由六大部分组成?

数控龙门加工中心是由哪几部分组成?今天数控加工中心就为您介绍加工中心的主要结构组成。

1.铸件部件。它是数控龙门加工中心的基础结构,由床身、立柱和作业台等组成,它们首要接受加工中心的静载荷以及在加工时发生的切削负载,因而必须要有满足的刚度。这些大件可所以铸铁件也可所以焊接而成的钢结构件,它们是加工中心中体积和分量最大的部件。

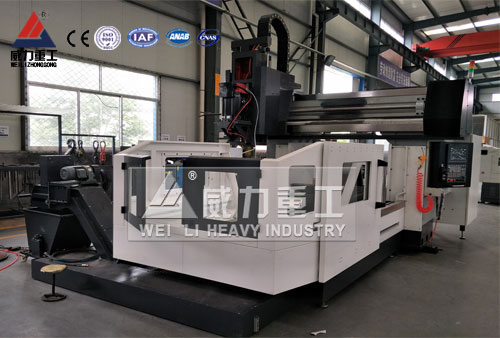

数控龙门加工中心生产厂家
数控龙门加工中心生产厂家

2.主轴部件。由主轴箱、主轴电动机、主轴和主轴轴承等零件组成。主轴的启、停和变速等动作均由数控体系控制,而且经过装在主轴上的刀具参加切削运动,是切削加工的功率输出部件。是加工中心的要害部件,它决议加工中心的加工精度及稳定性。

3.数控体系。数控龙门加工中心的数控部分是由CNC设备,可编程控制器PLC、伺服驱动设备以及操作面板等组成。

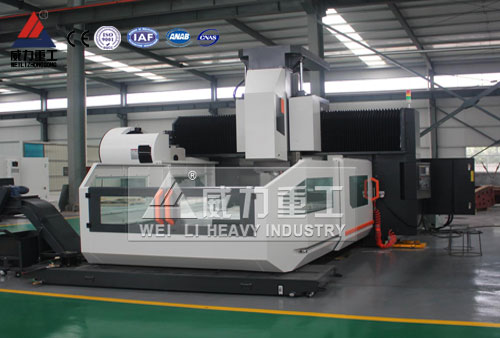

大型龙门加工中心定做
大型龙门加工中心定做

4.主动换刀体系。由刀库、机械手、驱动机构等部件组成。当需求换刀时,数控体系发出指令,由机械手(或经过其他办法)将刀具从刀库内取出装入主轴孔中。它处理工件一次装夹后多工序接连加工中,工序与工序之间的刀具主动贮存 挑选 搬运 和交流的使命。数控龙门加工中心刀库(刀盘)是寄存加工进程中所使用的悉数刀具的设备。刀库有盘式、链式等,容量从几把到几百把。刀臂的结构依据刀库与主轴的相对方位和结构的不同也有多种形式如:单臂式、双臂式等。有的加工中心不用刀臂而直接用主轴箱或刀库的移动来完结换刀。

5.辅助设备。包含润滑、冷却、排屑、防护、液压、气动和检测体系等部分。这些设备尽管不直接参加切削运动,但对加工中心的加工功率、加工精度和可靠性起着保证作用,因而也是加工中心中不对短少的部分。

6.APC主动托盘交流体系。有的数控龙门加工中心为了完结进一部的无人化或进一步缩短非加工时刻,采用多个主动交流作业台办法储藏工件,一个工件安装在作业台上进行加工的一起,另外一个或几个作业台还能够装卸其他零件,当完结一个作业台上的零件的加工后,便主动交流作业台,进行新零件的加工,这样能够削减辅助时刻,提高加工功率。

本文由加工中心厂家整理,转载请注明来自:www.etianhe.com
