2米3米4米气胀轴铣槽专用数控机床的特点
作者：www.etianhe.com人气：
发表时间：2022-02-21
传统的气涨轴加工往往在大型机床上进行，工序复杂，对操作人员要求高，且铣槽时产生的大量废屑堆积在机床内难以清理，残留的热量容易影响机床正常工作；其气胀轴上有很多的孔，手动操作效率低。针对此种情况，山东威力重工专门设计研发了一款气胀轴钻孔专用数控机床，称为气胀轴专用数控铣槽机。该设备实现了分度头对气胀轴角度的变换，不需要人力，自动化程度高，提高了生产效率。

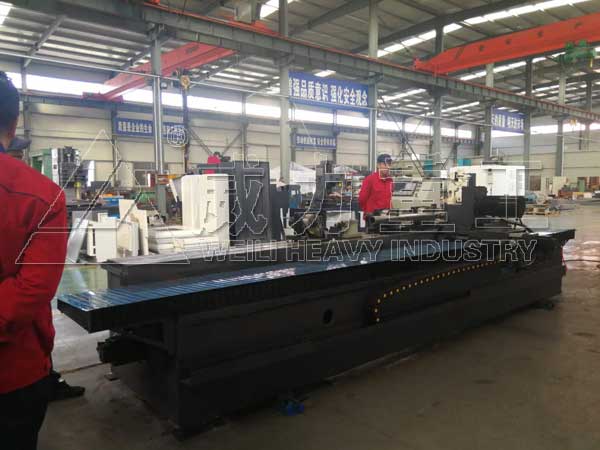

4米气胀轴铣槽专用数控机床
根据气胀轴的规格尺寸，常用有1米、1.5米、2米、2.5米、3米、4米气胀轴钻孔专用数控机床。山东威力重工可根据实际的生产需要来定做。2米3米4米气胀轴钻孔专用数控机床的组成结构特点如下：
2米3米4米气胀轴钻孔专用数控机床包括钻孔组件，分度组件，固定组件和喷水组件.所述钻孔组件包括机架，第三支架，第一电机，第一传动件，主轴，刀具安装头，第一滑块，第一滑轨，第一丝杆，第二电机，第二传动件，第二滑轨，第二滑块，第二丝杆和第三电机，所述第一滑轨固定在所述机架的上表面，当需要对气胀轴的位置进行变换时，控制液压缸的活塞杆回缩，第四电机输出轴的转动，实现分度头对气胀轴角度的变换，再次利用液压缸把气胀轴固定住，再进行钻孔操作，该气胀轴钻孔专用机床上的分度头不需要人力即可实现对气胀轴角度的变换，大大的节省了人力。

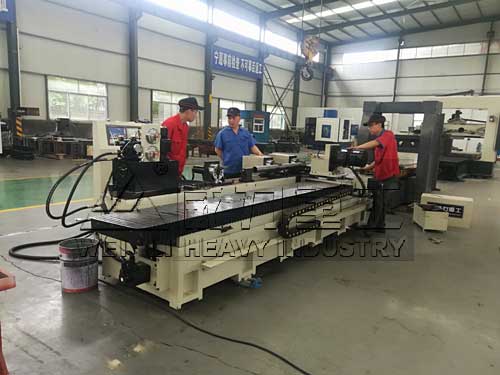

3米气胀轴钻孔专用数控机床
性能特点：
1、2米3米4米气胀轴钻孔专用数控机床采用卧式安装，系统为广州数控980MDC。75，150卡爪各一副。
2、专用铣槽机行程：3000*150mm
3、两爪液压卡盘卡爪为“V”形块形式，自动夹紧，具用自动定心功能，适应不同直径的圆管。
4、上料为手动上料，分度头所配卡盘为手动夹紧，分度时两爪液压卡盘由程序控制。
2米3米4米气胀轴钻孔专用数控机床的优势：
(1)、2米3米4米气胀轴钻孔专用数控机床的传送机构采用驱动电机驱动驱动轮从而带动传送带运动，结构简单，工作稳定，生产成本低，方便维护，且传送带外包裹有防护管道，防止废屑掉落地面，难以清理。
(2)传送机构和收集机构底部四角均设置有万向轮，方便收集模块的更换和传送机构的清理维护。
(3)顶尖和主轴箱分别安装在两个滑座上，运动更加灵活。
(4)采用液压轴驱动顶尖，驱动力大，夹紧性能好。
(5)2米3米4米气胀轴钻孔专用数控机床采用驱动电机驱动滚珠丝杠副从而控制主轴箱运动，控制精确灵敏。
(6)2米3米4米气胀轴钻孔专用数控机床主体上方设有防护罩，能够防止废屑从上方飞溅出机床主体。

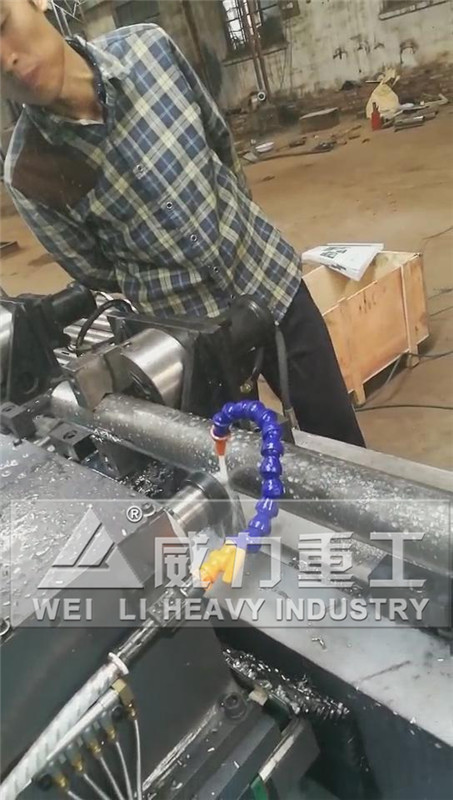

气胀轴铣削加工中
