数控卧式加工中心电能系统维护事项

作者:加工中心厂家人气: 发表时间:2018-12-13
数控卧式加工中心电能系统维护事项

     我们知道,无论是普通加工机床还是数控机床,其电气系统部分都是由控制部分和强电部分两部分组成。对于具有高度自动化加工能力的数控卧式加工中心等数控加工设备也一样。不过,它要比普通加工机床的组成要相对复杂的一些。

     它控制部分除了有和普通加工设备一样的接触器、继电器、开关等逻辑控制电路外,还包括CNC数控系统、伺服控制系统、刀具交换装置等功能部件。强电部分除了包括控制主轴电机、水泵、油泵等部件的电路以外外,还需要有驱动伺服驱动器、伺服电机等装置的线路。本文就简单介绍一下,数控卧式加工中心强电系统的功能及维护事项,希望能给一线加工人员及维修人员一定的借鉴。

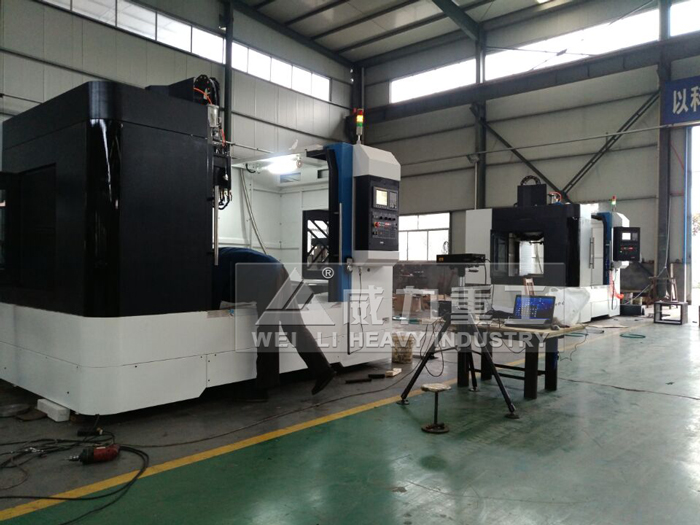

加工中心厂家工作人员调试

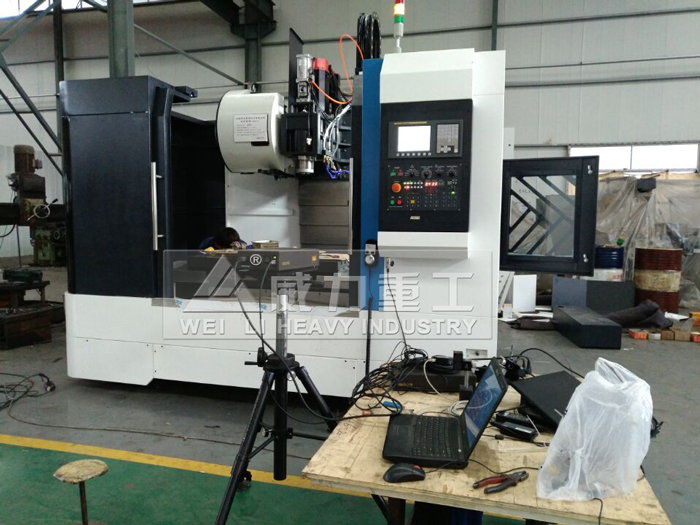

加工中心厂家工作人员调试


一、强电系统的功能

     我们知道,数控卧式加工中心是高度机电一体化的加工设备。自身配置的CNC数控系统、伺服控制系统,是实现机床自动化加工和复合集中化加工最为核心的部件。这类装置在工件加工程序的控制下,其输出信号除了对进行系统的轨迹进行连续控制外,还对机床的主轴正反转、停止、调速,冷却和润滑装置的启停,刀具交换装置的夹紧、放松等各种状态进行控制。不过,它只提供控制信号,而动力来源则是需要强电部分完成。

     简单来说,加工中心的强电系统是由电源变压器、控制变压器、断路器、保护开关、接触器、继电器等逻辑控制线路和PLC可编程控制器组成。它们通过强电控制线路,以实时对主轴电机、冷却电机、润滑油泵、主轴伺服电机及进给伺服电机进行动力输入。从而完成机床的正常运行及加工。

加工中心生产厂家山东威力重工
加工中心生产厂家山东威力重工
二、强电控制线路的维护事项

     数控卧式加工中心的强电控制线路主要有逻辑控制线路、电动机、PLC可编程控制器及操作盘等部分组成。对它们的日常维护,是保证机床正常运行的关键。重点包括逻辑控制系统各电器元件及PLC逻辑控制器等部件。具体我们看一下:

1、逻辑控制系统各电器元件的维护

     我们知道,逻辑控制线路是由接触器和众多开关组成,它们一般都放置在加工中心的电气柜内,位置相对较为集中。为了保证它们工作的正常,首先要保证它们有良好的散热。要确保电器柜散热风扇或者空调装置的完好有效。还要经常性的清除溅落到元件上面的灰尘、铁屑等,以防止元件的击穿和散热不良的现象发生。

     其次,还应采取措施以防各元件之间产生电磁干扰,加工中心的典型配置是CNC数控系统,强电柜中的接触器、继电器等电磁部件均是CNC系统的干扰源。由于交流接触器,交流电机的频繁起动、停止时,其电磁感应现象会使CNC系统控制电路中产生尖峰或波涌等噪声,干扰系统的正常工作。因此,一定要对这些电磁干扰采取措施,予以消除。

2、PLC可编程控制器的维护

     PLC可编程控制器也是数控卧式加工中心上重要的电气控制部分。它可以替代大量的继电器、计数器、开关等部件,从而实现一种可编程的逻辑控制功能。对它的维护和其它电器类似,应经常用抹布对其表面及导线进行除尘去污,特别是一些微小铁屑一定要及时清理下来,以防线路短路。还应经常检查其工作环境、工作状况、各指示信号灯,并及时做好记录,出现问题应及时排查和处理。

本文由加工中心厂家整理,转载请注明来自:www.etianhe.com
