HMC500卧式加工中心可一次完成船用阀体加工
作者：www.etianhe.com人气：
发表时间：2021-11-13

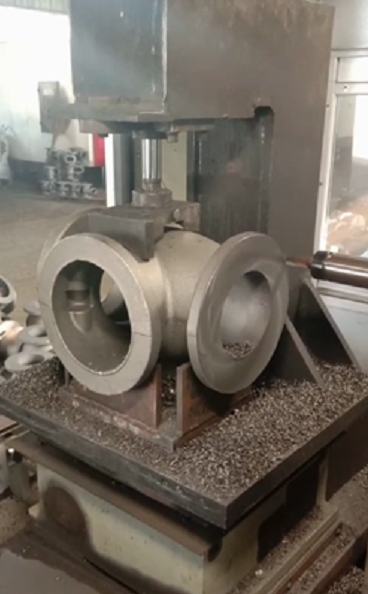

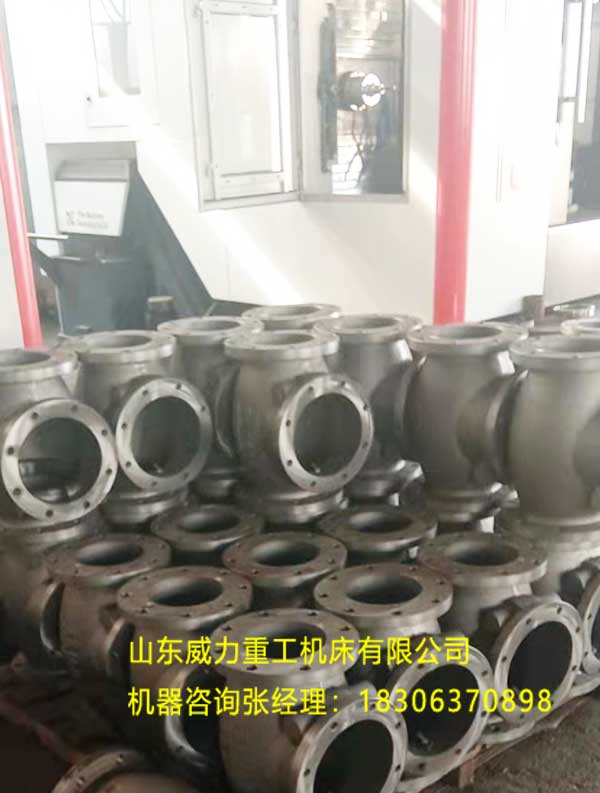

HMC500卧式加工中心是公司设计研发生产一款卧式加工中心设备，用于生产船用阀体，阀体三个端面所有工序一次装夹全部完成。是一种高性能、高效率、高速度的数控机床，具有直线插补、圆弧插补、快速定位、坐标系设定、刀具偏置、循环启动、固定循环、自诊断、程序存储等数控机床应具有的功能。在一次装夹后，可连续完成对零件的铣削、钻孔、镗孔、扩孔、铰孔及攻丝等多种加工工序，适用于中等批量生产的各种平面、孔、复杂形状表面的加工，节省工装，缩短生产周期，提高加工精度。
HMC500卧式加工中心主要技术参数：
|
主 轴 |
||
|
主轴锥孔 |
BT40 |
|
|
主轴Zui高转速 |
6000 rpm |
|
|
主轴端面至工作台中心距离 |
200～750 mm |
|
|
主轴中心至工作台面距离 |
0～650 mm |
|
|
刀 库 |
||
|
规格 |
BT40-24T（圆盘刀库） |
|
|
刀位 |
24 |
|
|
大刀具直径 |
80 /150mm |
|
|
大刀具长度 |
300 mm |
|
|
大刀具重量 |
8 kg |
|

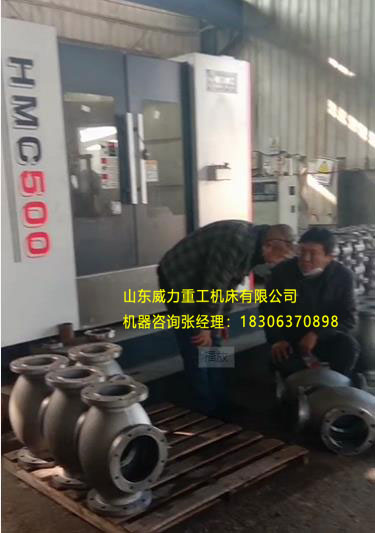

HMC500卧式加工中心使用现场
产品详细特点：
1、主整体床身结构，刚性高、稳定性好。底座、床身、中滑座、工作台、主轴箱等主要基础件采用高刚性的铸铁结构，在内腔分布有网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性、可靠性。
2、HMC500卧式加工中心的立柱在T型床身上作左右移动构成X轴，工作台在T型床身上作前后移动构成Z轴，主轴箱在立柱上做上下移动构成Y轴。
3、HMC500卧式加工中心采用框中框的新式布局，十字滑板在整体框架上移动实现X向运动，刚性好，精度高；工作台在床身上作前后移动构成Z轴，主轴箱在十字滑板上做上下移动构成Y轴；XY轴采用双电机重心驱动，速度快、精度高。
4、有单工作和双交换工作台两种方式供选择，满足不同用户的加工需求。
5、HMC500卧式加工中心可以配置立卧自动分度铣头，实现立式和卧式不同状态的加工，扩展机床加工范围。
6、适合于各种高精度、多工序，复杂零件（如模具、支架、各类箱体、汽车和飞机零件等）的多工作面的铣、钻、镗、铰、攻丝加工。
HMC500卧式加工中心
HMC500卧式加工中心，进给轴为X、Y、Z三轴坐标控制，通过伺服马达驱动，实现对各种轴类零件进行一次性装夹完成工艺要求，精度高，生产效率高。适合各类零件的批量生产。外防护的颜色是根据刘经理的要求来进行喷涂的。刘经理来我公司验收设备，要求检测下三轴的联动性和加工精度，我们当时给刘经理铣了一个圆、并钻了一个孔试加工下。然后对三坐标系进行检测，符合技术文件的精度要求。
HMC500卧式加工中心
HMC500卧式加工中心高刚性、 长久的精度保持性机床采用整体T型铸造床身，龙门立柱，正挂箱主轴箱结构。床身内部布置三角加强筋，使床身结构厚重，从而使机床得到高刚性和长久稳定的精度。HMC500卧式加工中心研究和改进了机床的各个方面，包括运动控制，冷却液箱、排屑、人体工学以及维修便捷性，因而性能较以往更胜一筹，可以满足各种金属切削的要求，是品质最优、性能最可靠的机床产品。山东威力重工机床有限公司主打产品：龙门加工中心、卧式加工中心、立式加工中心、立式数控车床、数控铣打机等产品，还可以根据客户需要订制异形普通及数控机床，为客户量体定做一款满意实用的机床。咨询电话：18306370898（可加微信）
