CK5116双立柱定梁数控立车加工修型轮胎模具侧板
作者：www.etianhe.com人气：
发表时间：2022-07-15
双柱定梁数控立车，其是定梁数控立车中的一种，也可以说是数控立车中的一种。其的结构上，是有工作台、立柱、横梁、滑座、滑枕、电动刀台、刀架、行星齿轮减速箱、交流伺服电机和液压站等这些。并且，其应用广泛，可以在多个行业中用来进行车削加工，来得到满意的加工效果。CK5116双立柱定梁数控立车是其中较为常用的一款数控立式车床，该设备是山东威力重工为客户设计研发的一款专门用于汽车轮胎模具侧板加工及修型专用机器。

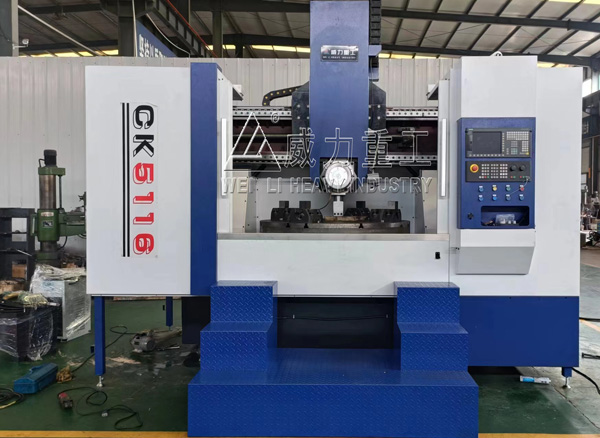

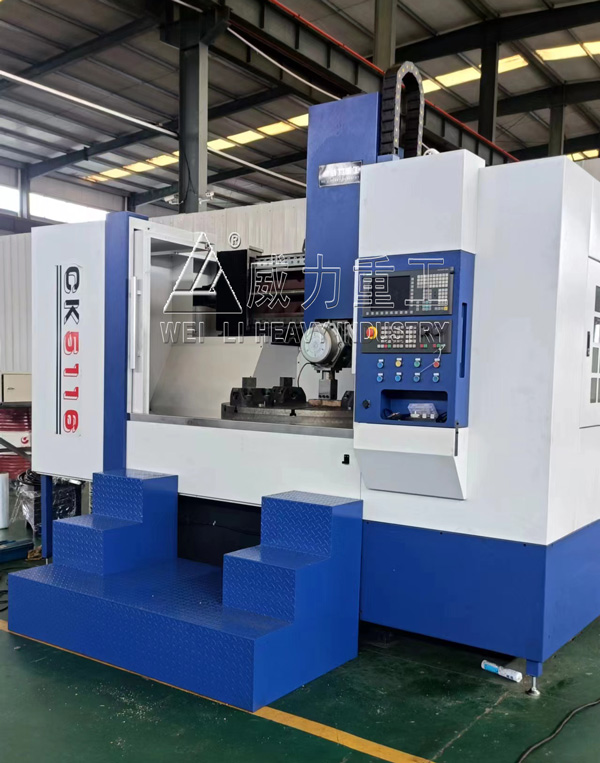

CK5116双立柱定梁数控立车
CK5116双立柱定梁数控立车根据其用途又称为轮胎模具侧板加工修型专用CK5116数控立车，是我厂根据长期生产数控立车的经验，根据用户的实际需要，采取设计技术手段，单柱数控立式车床精心设计的一种集电气、自动控制、液压控制和现代化机械设计等多学科、多门类的精密制造技术为一体化数控的机床。
CK5116双立柱定梁数控立车由立柱、工作台、底座、变速箱、横梁、立刀架、横梁升降机构、按钮站、电气数控系统、液压系统、附件等组成。吸取了当代设计制造技术，采用优化设计方法，配置功能部件，结构性能适用，精度达标、高效率、高刚度、可进行粗、精加工，价格合理。CK5116双立柱定梁数控立车主要结构形式为定梁式结构，六工位刀架安装在滑板上，由精密丝杠带动作上下进给，滑枕在定梁上作左右移动。二轴导轨采用台湾上银直线55滚柱重载直线导轨，具有高定位精准、低噪音、低摩擦特性，可做快速位移及或得优质的循圆精度；设备刚性好，结构紧凑，操作方便，外形美观，生产效率高，是大型工件精密车削加工的理想设备。
CK5116双立柱定梁数控立车主传动电机为交流变频电机，工作台转速为无级，转速范围是5-200mm/min，工作台主轴上装有双列圆柱滚子轴承，其内环带有锥度可以调整径向间隙，以保证主轴在高转速情况下平稳工作，主传动机构和工作台主轴轴承及导轨均有油流进行润滑。
轮胎模具侧板的加工及修型，目前大部分用户选用常规卧式大头数控车床或常规数控立车。因在加工镶块时有断续车削，常规卧式大头数控车床或常规立车的弊端就显现出来：大头卧式车床不方便工件的装夹；断续切削的冲击力易于损坏机床。根据这一特性，我公司根据市场需要，研发了“轮胎侧板摸具专用双立柱定梁精密数控立车”。CK5116双立柱定梁数控立车的特点是刚性好、转速低、扭距大，适合断续车削。

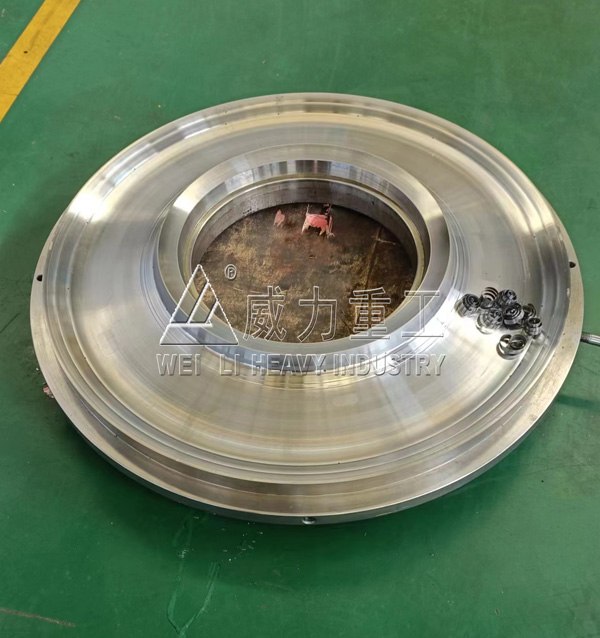

轮胎侧板模具
