VMC1060立式加工中心(硬轨/线轨)的应用范围与特点

作者：www.etianhe.com人气：发表时间：2022-06-07

VMC1060立式加工中心的主轴处于垂直位置。它能完成铣削、镗削、钻削、攻螺纹和切削螺纹等工序。立式加工中心最少是三轴二联动，一般可实现三轴三联动。有的可进行五轴、六轴控制，工艺人员可根据其同时控制的轴数确定该加工中心的加工范围。

VMC1060立式加工中心的主要加工对象：

　　(1)箱体类零件：箱体类零件一般是指具有一个以上孔系，内部有型腔，在长、宽、高方向有一定比例的零件。

　　(2)复杂曲面：复杂曲面采用普通机加工方法是难以甚至无法完成的。

　　(3)异形件：异形件是外形不规则的零件，大都需要点、线、面多工位混合加工，如拨叉等。

　　(4)盘、套、板类零件：带有键槽，或径向孔，或端面有分布的孔系，曲面的盘套或轴类零件，如带法兰的轴套，带键槽或方头的轴类零件等，还有具有较多孔加工的板类零件，如各种电机盖等。端面有分布孔系、曲面的盘类零件宜选择VMC1060立式加工中心，有径向孔的可选卧式加工中心。

　　(5)周期性投产的零件：用加工零件时，所需时间主要包括基本时间和准备时间，其中，准备时间占很大比例，如：工艺准备编程序零件*试切等，这些时间很长，采用可以将这些时间的内容储存起来，供以后反复使用。这样，以后加工该零件时，就可以节约这些时间。生产周期就可以大大缩短。

VMC1060立式加工中心心立柱高度是有限的，确定Z轴的运动范围时要考虑：

①工件的高度；

②工装夹具的高度；

③刀具的长度；

④机械手换刀占用的空间。

在考虑上述四种情况之后，VMC1060立式加工中心对箱体类工件加工范围要减少，这是立式加工中心的弱点。但VMC1060立式加工中心有下列优点:

①、工件易装夹，可用通用的夹具如平口钳、压板、分度头、回转工作台等装夹工件，工件的装夹定位方便；

②、刀具运动轨迹易观察，调试程序检查测量方便，可及时发现问题，进行停机处理或修改；

③、冷却条件易建立，冷却液能直接到达刀具和加工表面；

④、坐标系即X、Y、Z三个坐标轴与笛卡儿坐标系吻合，感觉直观与图纸视角一致；

⑤、切屑易排除和掉落，避免切屑划伤加工过的表面；

⑥、结构一般采用单柱式，它与相应的卧式加工中心相比，结构简单、占地面积较小，价格较低。

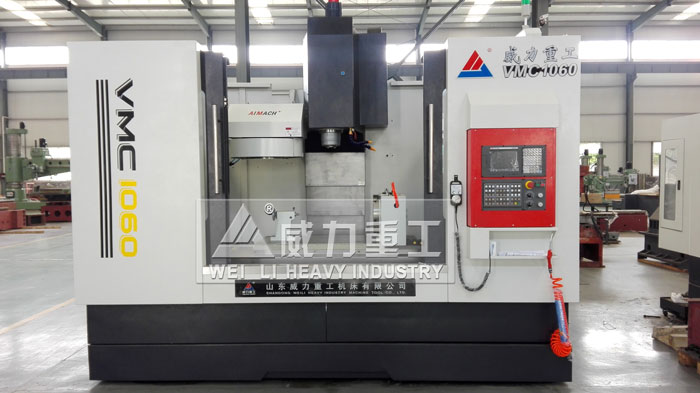

1060立式线规加工中心

VMC1060立式加工中心适于加工Z轴方向尺寸相对较小的工件，一般的情况下除底面不能加工外，其余五个面都可用不同的刀具进行轮廓和表面加工。VMC1060立式加工中心可铣内圆、钻孔攻丝、为客户加工完、上三坐标测试定位、几何、轮廓等精度，保证每一台VMC1060立式加工中心都符合标准才出厂。
