VMC850立式加工中心的结构布局和技术参数

作者：www.etianhe.com人气：发表时间：2022-04-07

850立式加工中心是常用数控机床设备，加工能力强，可以完成多种复杂零件的加工。对零件加工的适应性强、灵活性好。可实现对箱体类零件进行钻孔、扩孔、铰孔、镗孔、攻螺纹、铣端面和挖槽等多道不同的加工工序，因此能加工的轮廓形状特别复杂或难以控制尺寸的零件，如风扇叶片、汽车发动机箱体等零件。还能加工复杂曲线类零件以及非常复杂的三维空间曲面类零件，如凸轮类零件、汽车覆盖件模具等。VMC850立式加工中心集中了铣床、钻床、攻牙机等多种设备的功能，它可以减少企业机床的数量，并相应减少操作工作，节省占用车间面积。

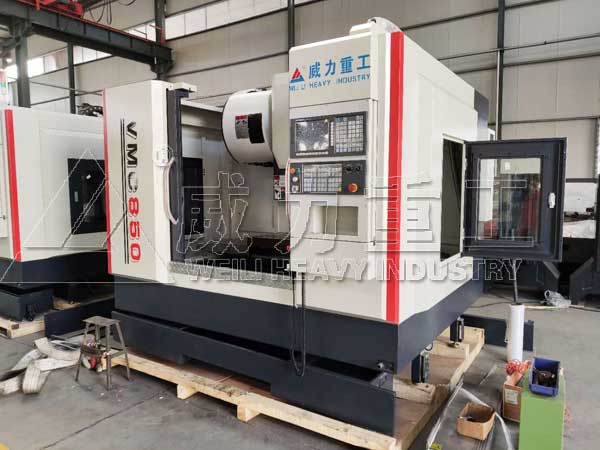

VMC850立式加工中心

VMC850立式加工中心的结构布局：

(1)、根据VMC850立式加工中心整机工作性能，进行立式加工中心整体结构和一些辅助部件设计。包括加工中心总体布局以及机械装置整体结构等。

(2)、VMC850立式加工中心传动系统，具体包括直线导轨、滚珠丝杠、伺服电机、联轴节等部件的计算和选择过程。

(3)、建立VMC850立式加工中心关键大件的三维模型，应用有限元分析方法对其进行刚性分析，为机床结构优化提供强有力的理论支持。

(4)、检验VMC850立式加工中心的几何精度，对试切工件进行三坐标检测，从而验证VMC850立式加工中心的精度是否满足技术要求。

VMC850立式加工中心的技术参数：

机型	规格	VMC850
X坐标行程	mm	800	900
Y坐标行程	mm	500	500
Z坐标行程	mm	500	500
工作台规格（长）	mm	960	1060
工作台规格（宽）	mm	500	500
工作台*大载重	kg	600	800
主轴中心至立柱导轨面	mm	575	575
主轴端面至工作台平面	mm	120-620
X、Y、Z切削进给量	mm/min	1-6000
X、Y、Z快速移动速度	m/min	24/36
主轴转速范围	r/min	50-8000
主轴锥孔		BT40
主轴电机功率	kw	7.5
工作台T型槽/槽宽/槽距	mm	5/18/100
定位精度	mm	+0.005
重复定位精度	mm	+0.003
机床轮廓长/宽	m	3.0/2.2
机床重量	T	5.5	6.2

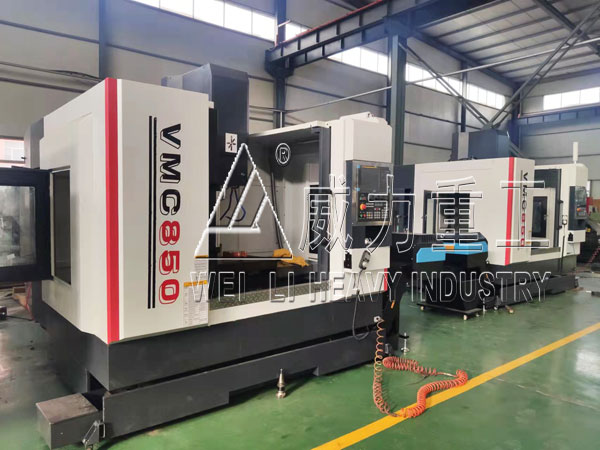

850加工中心厂家现货

VMC850立式加工中心的优势有：

（1）设备利用率高

与通用机床相比，VMC850立式加工中心设备利用率为通用机床的几倍。另外，由于工序集中，容易适应多品种、中小批量生产。

（2）缩短加工准备时间

加工中心既然可以顶替多台通用机床，那么加工一个零件所需要的准备时间，是每台加工单元所损耗的准备时间之和。

（3）减少在制品

在VMC850立式加工中心上加工，即可发挥其“多工序集中”的优势，在一台机床上完成多个工序，就能大大减少在制品数量。

（4）提高加工质量

VMC850立式加工中心加工工件时，一次装夹即可实现多工序集中加工，大大减少多次装夹所带来的误差。

（5）减少刀具费

把分散设置在各通用机床上的刀具，集中在VMC850立式加工中心刀库上，有可能用最少的刀座来满足加工需求。

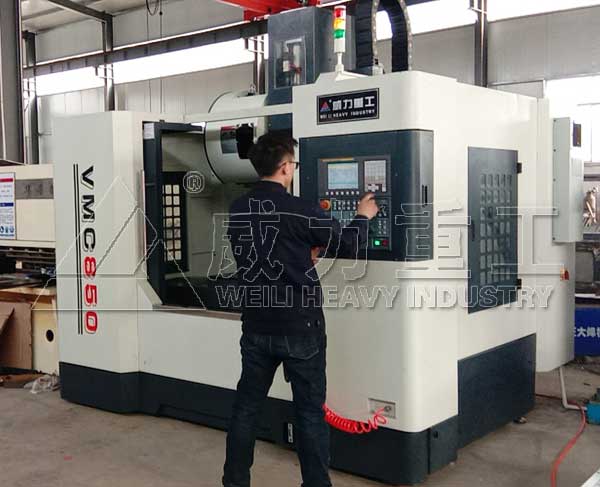

VMC850立式加工中心一般在一次装夹后，可完成绝大部分的机加工工序，因此可有效的减少车间的工序件和在制品，简化了生产调度和管理，为企业提高产品质量提供了一个非常有力的保证。同时它也可减少工件周转次数和运输工作量，缩短了整个生产周期。机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
