数控铣床的组成结构与结构分类

作者：www.etianhe.com人气：发表时间：2022-04-29

数控铣床主要由床身、铣头、纵向工作台、横向床鞍、升降台、电气控制系统等组成。能够完成基本的铣削、镗削、钻削、攻螺纹及自动工作循环等工作，可加工各种形状复杂的凸轮、样板及模具零件等。数控铣床的床身固定在底座上，用于安装和机床各部件，控制台上有彩色液晶显示器、机床操作按钮和各种开关及指示灯。纵向工作台、横向溜板安装在升降台上，通过纵向进给伺服电机、横向进给伺服电机和垂直升降进给伺服电机的驱动，完成X、Y、Z坐标的进给。电器柜安装在床身立柱的后面，其中装有电器控制部分。按照结构，数控铣床分为数控立式铣床、卧式数控铣床、立卧两用数控铣床等。

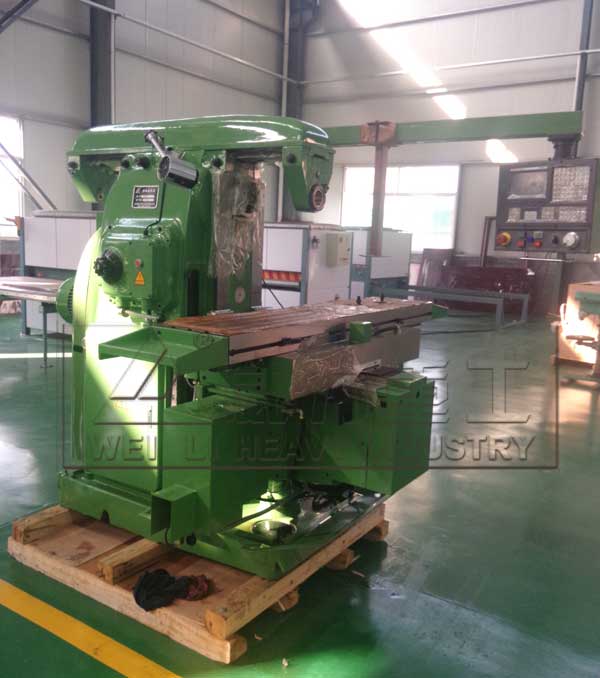

X6132卧式数控铣床

数控铣床一般由数控系统、主传动系统、进给伺服系统、辅助装置等组成。

（1）主传动系统。它由主轴箱、主轴电机、主轴和主轴轴承组成。主轴的启动、停止和转速由数控系统控制，由安装在主轴上的刀具进行切割。

（2）进给伺服系统。它由伺服电机和进给执行机构组成。根据程序设定的进给速度，实现了刀具与工件的相对运动，包括直线进给运动和回转运动。

（3）数控系统。它是数控铣床运动控制的中心。执行数控加工程序，控制机床加工。

（4）辅助装置。它包括液压、气动、润滑、冷却系统、排屑和保护装置。

（5）机床基本部件。它通常指的是底座、立柱、横梁等，是整个机床的基础和框架。

数控铣床按构造分类:

①、工作台升降式数控铣床,这类数控铣床采用工作台移动、升降，而主轴不动的方式。小型数控铣床一般采用此种方式

②、主轴头升降式数控铣床，这类数控铣床采用工作台纵向和横向移动，且主轴沿垂向溜板上下运动；主轴头升降式数控铣床在精度保持、承载重量、系统构成等方面具有很多优点，已成为数控铣床的主流。

③、龙门式数控铣床，这类数控铣床主轴可以在龙门架的横向与垂向溜板上运动，而龙门架则沿床身作纵向运动。大型数控铣床，因要考虑到扩大行程，缩小占地面积及刚性术上的问题，往往采用龙门架移动式。

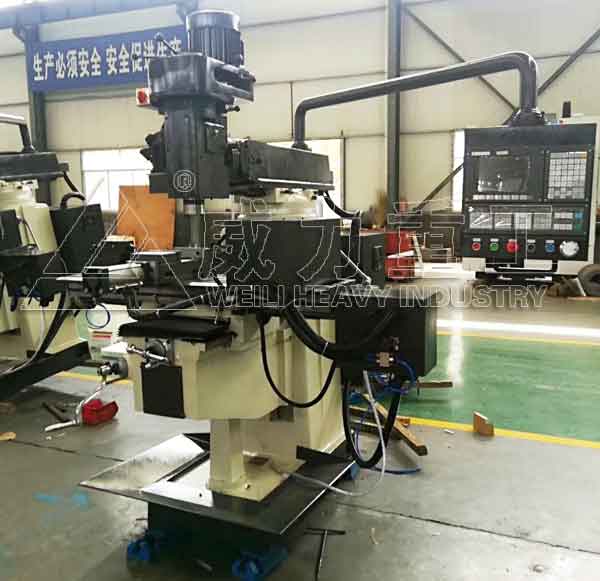

立式数控铣床

数控铣床的操作步骤：

1．开电源：数控铣床左侧面的红色旋钮，初始化到系统界面右上角显示700016并且已完全进入界面时，按下K1键启动伺服。

2、回零：分别使X/Y/Z轴初始化回零。（按下Ref Point在回零方式下，分别按住三个轴的＋方向键（不要松手），一直到显示屏上显示出类似宝马标志的图标时，三个轴分别都处于0位置才松开按键。）特别注意：回零以后，就将工作方式改为手动方式即按下JOG键，否则不小心在回零方式下又按了三根轴的方向键就会使回零失效。。

3、数控铣床传输程序：在操作界面的主菜单下，选择通讯，然后按输入启动将程序从计算机传输到数控系统。计算机端从开始－程序里启动WINPCIN软件。如右图所示，选择TEXT FORMAT。按下Send Data按钮选择要发送的文件发送即可。在主菜单中按下程序按钮，然后用上下箭头选择发送过来的程序，再按下选择按钮，屏幕的右上方会显示文件名，然后再按打开按钮。

4、程序仿真：在菜单上用向右的箭头来翻找，按下仿真功能键，在AUTO方式下，按下CycleStar键（屏幕右下方）执行自动仿真。如果仿真出错，回主菜单，在诊断功能里检查错误，然后修改后再上传再仿真，直到无误为止。

5、数控铣床刀补：在主菜单中按下参数按钮，选择刀具补偿对刀，设定刀具半径为3mm，对刀后确认。回上一级菜单，选择零点偏移，按下测量键，确定1号刀具，然后进行零点偏移值的设定。具体操作是：将刀具在JOG方式下移动，让主轴正转起来，刀具在小进给速率下移动到工件表面原点位置（与画图的原点一致）。然后在G54坐标系下通过按轴＋键对每一个轴的偏移量进行计算，最后确认零点偏移的值。

6、数控铣床加工：在主菜单下按加工，在自动方式下按执行键CycleStar。加工完毕，将工件取下打扫卫生，老师确认后方可离开

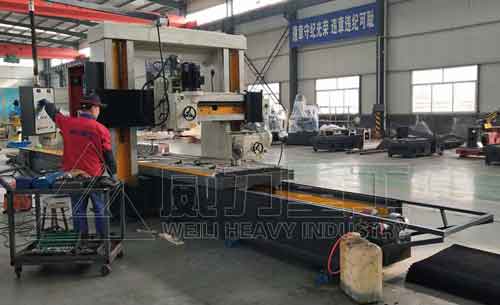

数控龙门铣床
