一、立式高速加工中心的丝杠



　　滚珠丝杠是立式高速加工中心设备上的传动元件，具有精度高、可逆性和高效性的特点，被广泛的应用于立式高速加工中心机床上。一般来说，滚珠丝杆在立式高速加工中心上的安装方式有两种：一种是一端固定，一端游动，通过游动端预拉伸滚珠丝杆消除滚珠丝杆的轴向间隙，避免因温升产生的热变形，这是最常见的安装方式；另一种是两端固定，适用于高转速高精度机床，像立式高速加工中心中，但安装调试困难，可解决预拉伸影响轴承寿命的问题。滚珠丝杆螺母座的结构对立式高速加工中心的刚性影响也很大，整体螺母座制造困难，刚性好，但损坏后需要更换整个工作台。

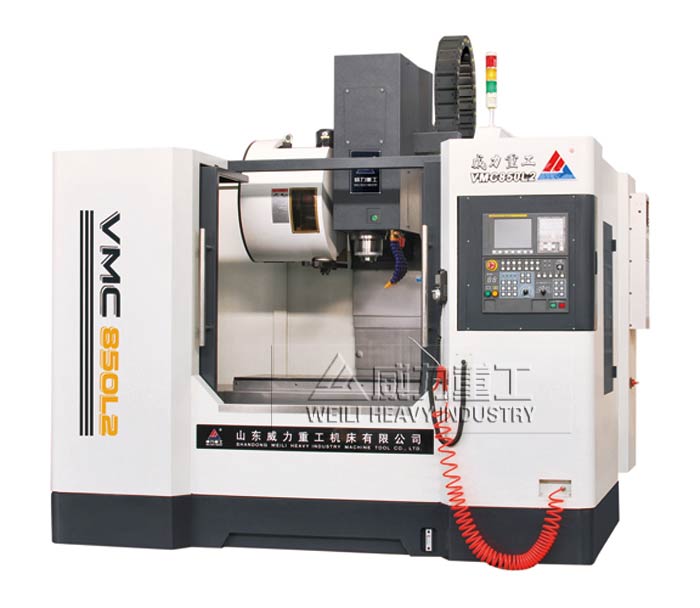

山东威力重工立式高速加工中心


　　二、立式高速加工中心的主轴



　　主轴系统是立式高速加工中心的主要组成部分，它由主轴电动机、主轴传动系统以及主轴组成。和常规机床主轴系统相比，立式高速加工中心主轴系统要具有更高的转速、更高的回转精度以及更高的结构刚性和抗震性。



　　立式高速加工中心主轴是最关键的功能型部件，主轴的技术含量很高，按照传动结构一般分为四类。



　　1、齿轮传动主轴：高刚性，适合重切削场合，转速一般小于6000转/分。



　　2、同步带转动主轴：结构简单，制造容易，缓冲能力强，过载滑动保护可有效保护主轴。是主流的立加主轴结构之一。转速一般为6000-12000转。



　　3、直联主轴：伺服电机通过联轴器直接驱动主轴，扭矩大，能耗少，也是主流的立加结构。转速一般为8000-15000转。



　　4、电主轴：也叫主轴单元，台湾叫内胀式主轴。即电动机内置于主轴，电动机和主轴合二为一，把主传动链的长度缩短为零。转速一般为18000-40000转/分。国外使用磁浮轴承和空气静压轴承的电主轴转速甚至可以高达10万转/分。
