一、机床简介：

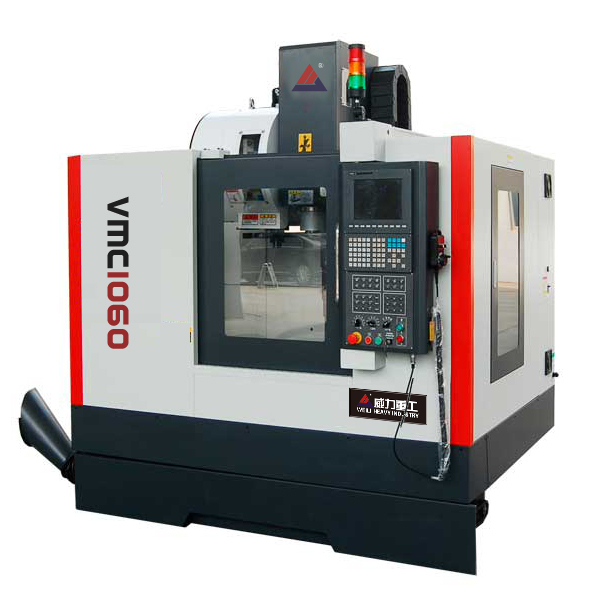

　　1060模具加工中心是山东威力重工引进国际先进技术而生产的一款功能较全的数控机床，该机床设置有刀库，刀库中存放着不同数量的各种刀具或检具，可供军工、航天、汽车、模具、医疗设备、机械制造等行业的箱体零件、壳体零件、盘形零件等加工。



二、模具加工中心结构特点：



　　1、配有自动润滑系统、冷却系统，采用全封闭式立式防护罩。



　　2、采用进口线性滑轨，摩擦力极小，具有反应速度高，进给快，定位精度高的特点。



　　3、主轴、主轴电机均经动平衡检验调整，有效降低主轴高速运转时的噪音和振动，提高主轴、刀具使用寿命，同时提高加工光洁度。



　　4、X/Y/Z三向导轨采用硬轨道设计，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。Y向大大增加了机床的刚性与强度。



　　5、专有密闭式防切削伸缩护罩，有效保护线轨、滚珠丝杠免于切削液、切屑渗入而造成机床各轴精度减损。



三、主要技术参数：

机床型号Model of machine tool			1060模具加工中心
项目Project		单位Unit	规格 Specification
工作台Worktable	工作台尺寸（长*宽）Table size (Length*Width)	mm	1200×510
	工作台T型槽T-slot	mm	5-18×90
	承载力Max.weight on table	Kgs	550
行程Travels	X轴最大行程X axis	mm	1000
	Y轴最大行程 Y axis		600
	Z轴最大行程Z axis		550
	主轴中心至立柱导轨距离Spindle center to column		600
	主轴端面至工作台面距离spindle nose to worktable		110-660
主轴 Spindle	主轴锥孔型号Spindle taper		BT40
	主轴套筒规格Spindle sleeve		Φ150
	主轴传动方式Drive model		同步带 Synchronous belt
	主轴转速Spindle speed	rpm	8000
刀库 Tool magazine	刀库形式Form of tool magazine		圆盘式机械手换刀 Disc type
	刀具容量Capacity of tool magazine	把Tools	24
	刀具最大直径×长度Max.tool diameter × Length	mm	Φ80×200
	刀具最大重量Max.tool weight	kgs	8
	换刀时间（刀对刀）Tool change time（tool to tool）	sec(")	1.8
电机 Motor	主轴电机功率Spindle motor	kw	11/15
	三轴伺服电机功率Servo motor		3.0/3.0/3.0
	冷却电机Cooling motor		0.76
滚珠丝杆规格Ball screw			4012
X/Y/Z轴导轨形式Guide way			35/45/35
X/Y/Z轴进给速度Feed speed of each axis		mm/min	20-6000
X/Y/Z轴快速移动速度Rapid movement speed in X/Y/Z		mm/min	20000
X/Y/Z轴定位精度Positioning		mm	0.01
X/Y/Z轴重复定位精度 Repeatability		mm	0.005
控制系统Controller			FANUC 0i mate-MD
工作气压Air pressure required		kgf/cm²	≥6
电源容量Power consumption		KVA	20
外形尺寸（长×宽×高）Outer dimension(length*width*height)		m	3.2×2.5×3.2
机床约重Machine gross weight		t	6.1

 四、机床配置：
　　1.台湾产滚珠丝杆及精密锁紧螺母(台湾)
　　2.主轴直联式(台湾)
　　3.油漆(台湾)
　　4.进口轴承
　　5.进口联轴器
　　6.导轨防护(德国)
　　7.电动润滑系统(国产)
　　8.冷却水系统(国产)
　　9.线性导轨(台湾);
　　10.减速器轮箱(德国)
　　11.附件：配机床调整垫铁全套；地角螺钉一套等。

五、购买注意事项：



用户在购买加工中心的时候，为避免购买到小作坊和贴牌生产的劣质机器设备，建议到厂家实地考察后，选择有生产实力和售后服务有保障的生产厂家。山东威力重工机床有限公司为专业的加工中心生产厂家，我公司的产品质高价优，厂家直销，质量一流！性价比较高，没有虚假价格成分，报价为公司统一报价，最新机床价格请致电0632-5850029、18606379168。
