产品详情
一、机床主要应用范围：

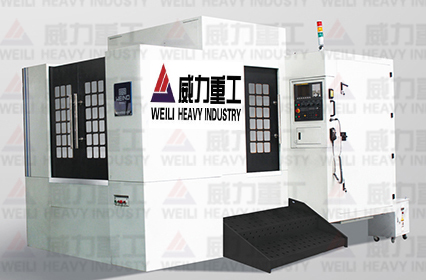

H50Z卧式加工中心是山东威力重工生产的一款刚性强、速度快、稳定好的机床设备，广泛适用于各类通用机械、零件、注塑模具、铸造钢模的批量生产，是五金、模具制造、电子、军工等行业理想的加工设备。另外还具备铣、钻、镗、铰、攻、锪等多种工序加工。
二、机床主要机构特点：
1、台湾或进口高精度、重载荷直线导轨，摩擦系数小，反应灵敏，定位精度高；
2、选用大功率伺服电机驱动进给，负载力强；
3、高速低扭矩切削，刀具磨损量小，主轴轴承受力小，机器寿命长；
4、台湾知名品牌凸轮机械手换刀装置，刀库和机械手驱动均采用伺服电机；
5、集中润滑系统采用间歇式电动供油系统，油水分离，周期定量对各润滑点供油，使摩擦副形成和保持适量润滑油膜，确保机床运动平稳、精准；
6、全封闭电柜，辅以气流循环设计，防尘通风冷却效果良好，外形美观大方。
三、主要技术参数：
|
机床型号
|
H50Z卧式加工中心
|
||
|
项目
|
单位
Unit
|
规格
|
|
|
工作台
|
工作台数量
|
个
|
1
|
|
工作台面积
|
mm²
|
500×500
|
|
|
特征
|
|
动立柱
|
|
|
最小分度单位
|
deg(°)
|
可根据用户要求提供1°×360和任意分度转台
|
|
|
伺服电机功率(仅供参考)
|
kw
|
1.85
|
|
|
刹紧油压（数控）
|
pa
|
20×10³
|
|
|
刹车扭力（数控）
|
kgf
|
500
|
|
|
锁紧力（数控/分度）
|
kgf
|
3000/4000
|
|
|
分度工作台回转分度精度
|
sec(")
|
15/6
|
|
|
分度工作台回转重复精度
|
sec(")
|
4/2
|
|
|
工作台T型槽
|
mm
|
5-18×100
|
|
|
承载力
|
Kgs
|
600/800
|
|
|
行程
|
X轴最大行程
|
mm
|
700
|
|
Y轴最大行程
|
600
|
||
|
Z轴最大行程
|
600
|
||
|
主轴中心至工作台面距离
|
80-680
|
||
|
主轴端面至工作台中心距离
|
150-750
|
||
|
主轴
|
主轴锥孔型号
|
|
BT50
|
|
主轴套筒规格
|
|
φ155
|
|
|
主轴传动方式
|
|
同步带
|
|
|
主轴最高转速
|
rpm
|
6000
|
|
|
电机
Motor
|
主轴电机功率
|
kw
|
7.5/11
|
|
三轴伺服电机功率
|
3.0/3.0/3.0
|
||
|
冷却电机
|
0.76
|
||
|
刀库
|
刀库形式
|
|
链条式机械手换刀
|
|
刀具容量
|
把
|
40
|
|
|
刀具最大直径×长度
|
mm
|
φ120/φ240×350(满刀/邻刀)
|
|
|
刀具最大重量
|
kg
|
18
|
|
|
换刀时间（刀对刀）
|
sec
|
3.8
|
|
|
滚珠丝杆规格
|
|
4010
|
|
|
X/Y/Z轴切削进给
|
mm/min
|
10-6000
|
|
|
X/Y/Z轴快速移动速度
|
mm/min
|
16000
|
|
|
三轴导轨形式
|
|
线轨
|
|
|
X/Y/Z轴定位精度
|
mm
|
0.01
|
|
|
X/Y/Z轴重复定位精度
|
mm
|
0.005
|
|
|
工作气压
|
kgf/cm²
|
≥6
|
|
|
控制系统
|
|
FANUC 0i-MD
|
|
|
电源容量
|
KVA
|
35
|
|
|
外形尺寸（长×宽×高）
|
m
|
3.4×3.6×3.5
|
|
|
机床约重
|
t
|
9.8
|
|
四、主要配置：
1.树脂砂铸件（国产)
2.主轴(台湾)
3.滚珠丝杆（台湾）
4.直线滚珠导轨（台湾）
5.电动润滑系统(不含润滑泵)(国产)
6.冷却水管线(不含水泵,水箱)；（国产）
7.导轨接触贴塑面产刮(台湾）
8.丝杆专用轴承(日本)
9.增压缸(台湾)
10.导轨护罩(国产)
11.液压管路系统(含液压箱)；（国产）
12.空气过滤系统(台湾)
13.润滑油集中回收系统（国产）
14.配有光栅测量系统安装接口（国产）
15.氮气平衡系统（国产）
16.数控回转工作台（台湾可选）
17.可选配：24把机械手刀库(台湾)
