产品详情
一、机床用途：

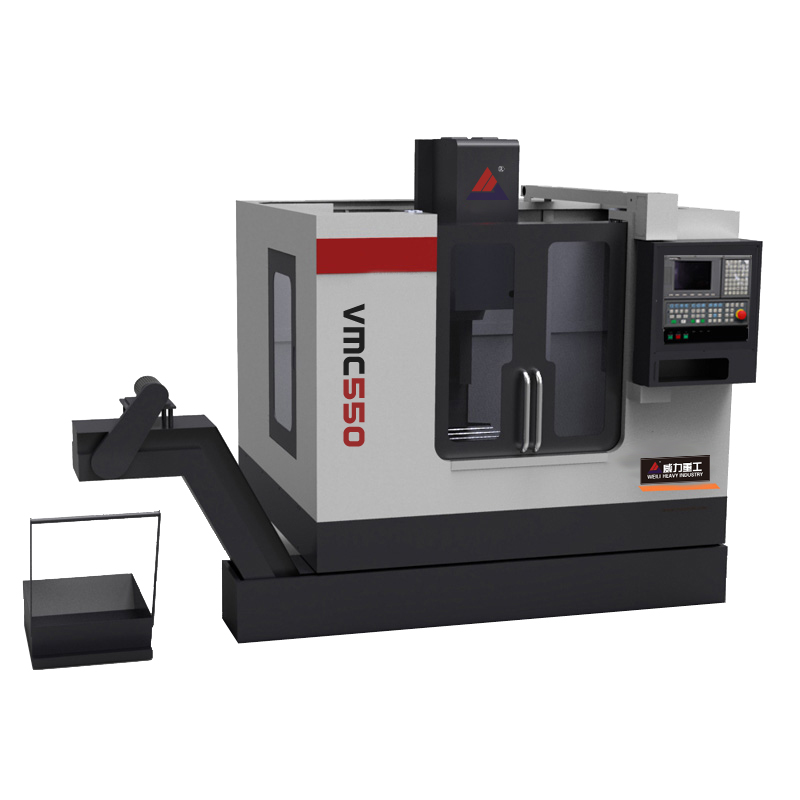

VMC550立式加工中心是由山东威力重工机床有限公司生产的一款小型加工中心，该款产品质量可靠、加工工艺手段成熟，适用于小型零件如板件、盘件、壳体、模具等复杂零件的切削加工。广泛应用于机械制造、汽车、模具、航空航天等行业。
二、主要技术参数：
三、主要配置：
|
主要技术参数
|
VM550L
|
VMC550
|
||
|
主轴
|
主电机功率kw
|
5.5
|
2.2/3.7(伺服)
|
|
|
主轴端部至工作台面距离mm
|
100 -470
|
100 -470
|
||
|
主轴中心至立柱导轨mm
|
380
|
380
|
||
|
转速rpm
|
8000
|
8000/10000
|
||
|
主轴鼻端锥度mm
|
BT40
|
BT30
|
||
|
工作台
|
工作台面积 mm2
|
320×800
|
320×800
|
|
|
最大承重kg
|
300
|
300
|
||
|
工作台面距地面高度mm
|
880
|
880
|
||
|
T型槽数/宽度/间距mm
|
3-14-100
|
3-14-100
|
||
|
行程
|
X 轴行程mm
|
550
|
500
|
|
|
Y 轴行程mm
|
350
|
320
|
||
|
Z 轴行程mm
|
380
|
370
|
||
|
进给
|
X 轴快速移动mm
|
10
|
10
|
|
|
Y 轴快速移动mm
|
10
|
10
|
||
|
Z 轴快速移动mm
|
8
|
8
|
||
|
切削进给 mm /min
|
1-5000
|
1-5000
|
||
|
精度
|
定位精度 mm
|
0.02
|
0.022
|
|
|
重复定位精度 mm
|
0.008
|
0.012
|
||
|
刀具
|
刀具最大直径 mm
|
120
|
120
|
|
|
刀具最大长度 mm
|
200
|
200
|
||
|
刀库容量（斗笠式）把k g
|
16
|
10
|
||
|
最快换刀时间S
|
6
|
6
|
||
|
数据
|
使用气压Mpa
|
0.6
|
0.6
|
|
|
电源
|
电压V/频率Hz
|
380/50
|
380/50
|
|
|
总容量KVA
|
6.5/10
|
10
|
||
|
机床重量
|
2500
|
1960
|
||
|
机床外形尺
|
2200×1600×2300
|
1600×1860×2100
|
||
1.树脂砂铸件（国产）
2.主轴（台湾）
3.滚珠丝杆及精密螺母C3级（台湾）
4.增压缸(台湾)
5.线性滑轨（国产）
6.油漆（台湾）
7.轴承（日本）
8.进口联轴器
9.导轨防护罩（台湾）
10.电动润滑系统(不含润滑泵)(国产)
11.冷却水系统(无水泵，水箱）(国产)
12.空气楞伽管线一套（不含空压机，油水分离器）（国产）
13.主轴同步带和手带（台湾）
14.导轨副系淬火磨削
15.氮气平衡系统（可选）
四、机床主要结构特点：
1、VMC550立式加工中心功能强大，操作简单易学、适应范围广，高效稳定，性价比高能钻能攻能铣，可选配第四轴，可选配硬轨。采用无间隙的进口谐波减速箱确保分度的超高精度。
2、一体化的铸造底座，紧凑严密的防尘罩设计，确保进一步增加设备的稳定性。采用高转速的精密级机械主轴和伺服主轴电机.确保加工的动力和稳定的力矩输出。
3、采用特殊导轨座设计，窄轨距，宽导轨面，全行程支撑，无悬垂，载荷力强，使得机床适用于大扭矩切削，导轨贴附进口耐磨的聚四氟乙烯耐磨片，经手工精密刮研，各轴移动平滑顺畅，灵敏度高，低速无爬行，使机床具有恒久的精密度。
4、采用高转速的精密级机械主轴和伺服主轴电机.确保加工的动力和稳定的力矩输出。采用高精度全伺服电机和驱动系统，确保设备高效运行。
5、X.Y.Z三轴采用大扭矩交流伺服电机与高精度预拉伸滚珠丝杠直接传动，适宜于工件产品高速强力精密切削，两轴或者三轴的进口高精度直线导轨，大大提高了产品加工精度和加工效率。
6、机床结构采用国际先进标准，完全支撑式优化设计，经严格时效处理的高强度树脂砂铸件，确保了机床高刚性，最少的变形和精度之稳固。机床X、Y、Z导轨形式，采用矩形淬火铸铁，配合台湾产贴塑滑动副，具良好刚性和吸振性。
山东威力重工机床有限公司可根据用户需求生产各种型号的加工中心产品，详情请致电我公司销售部张经理：18606379168。
