产品详情
一、机床用途：
广泛应用于机械加工行业。
适用于各行业大、中型零件的粗、精加工。
适用于汽车、航空航天、冶金、各种板件、盘件、壳体件、模具等复杂零件的多品种中小批量生产。
适用于制冷、石化、锅炉、印刷、包装等行业的各种管板、壳体的加工。
适用于机车车辆、汽车、柴油机等行业的缸体、壳体等零件的加工。
适用于汽车、模具、航空航天、军工、五金等各种机械加工领域的需求。
二、主要技术参数：
|
参数
|
单位
|
|
|
工作台面积
|
mm²
|
4000×1600
|
|
工作台承重
|
T
|
10
|
|
工作台T型槽（槽宽x槽数）
|
mm
|
28×7
|
|
X行程
|
mm
|
4500
|
|
Y行程
|
mm
|
2300
|
|
Z行程
|
mm
|
800
|
|
过龙门宽度
|
mm
|
2100
|
|
主轴端面与工作台面距离
|
|
200-1200
|
|
主轴锥孔
|
—
|
ISO №50
|
|
主电机功率（连续/30分）
|
kW
|
SIEMENS：30/41 FANUC：22/26
|
|
主轴最高转速
|
rpm
|
20-3000（6000可选）
|
|
主轴最大输出扭矩
|
Nm
|
960
|
|
主轴直径
|
mm
|
Φ100
|
|
主轴最大轴向力
|
N
|
18000
|
|
切削进给速度
|
mm/min
|
1—5000
|
|
快进速度
|
m/min
|
10
|
|
XYZ轴伺服电机功率
|
Kw
|
7
|
|
XYZ轴伺服电机扭矩
|
Nm
|
30
|
|
刀库型式
|
|
机械手
|
|
刀柄规格
|
|
BT-50、JT-50
|
|
刀库容量
|
机械手刀库
|
32（40、60可选）
|
|
|
链式刀库
|
-
|
|
刀具最大直径
|
mm
|
Φ125（相邻空刀：Φ200）
|
|
刀具最大长度
|
mm
|
350
|
|
刀具最大重量
|
kg
|
20
|
|
定位精度X/YZ
|
mm
|
0.045/0.025
|
|
重复定位精度X/YZ
|
mm
|
0.025/0.015
|
|
外形尺寸
|
mm
|
10720*5430*5490
|
|
机床重量
|
T
|
52
|
|
附件铣头
|
|
直角铣头、万能铣头、加长铣头、专用铣头
|
|
|
|
|
|
可供选件
|
|
附件铣头及整体防护罩
|
三、机床主要结构特点：

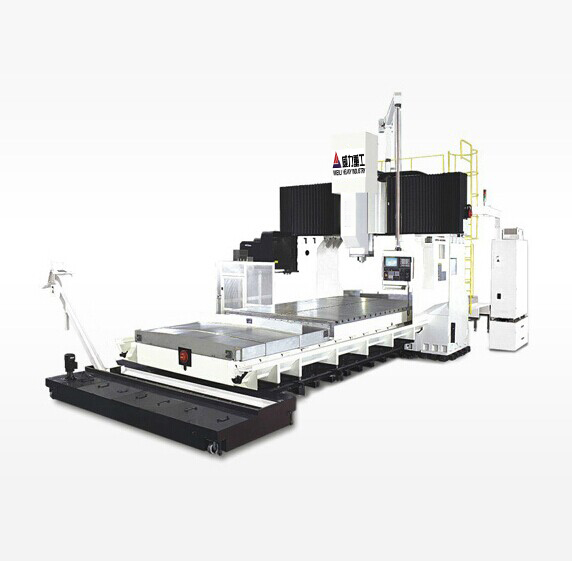

1、该款定梁定柱龙门式加工中心整机刚性好，Y轴采用三根滚动导轨和一条滑动导轨，满足机床重负荷切削要求。
2、X轴导轨副采用2条机床专用直线滚柱滚动导轨副和一条滚动块加镶钢导轨，即满足机床重负荷切削要求，又降低了机床成本。
3、Y轴拖板上装有两只单作用液压平衡油缸的液压平衡装置，用来平衡方滑枕和主变速箱的重量。
4、方滑枕下端可以安装附件铣头，通过人工转位，可以实现多面加工。
5、刀库容量有24把、32把、40把三种可选。
6、定梁定柱龙门式加工中心各坐标轴的位置检测采用精密光栅，以实现机床全闭环控制。机床主轴轴承冷却系统配有恒温油冷装置。
山东威力重工机床有限公司可根据用户需求生产各种型号的数控加工中心产品，详情请致电我公司销售部张经理：18606379168。
