采购1165数控立式加工中心需要了解哪些结构配置

作者：www.etianhe.com人气：发表时间：2019-11-12

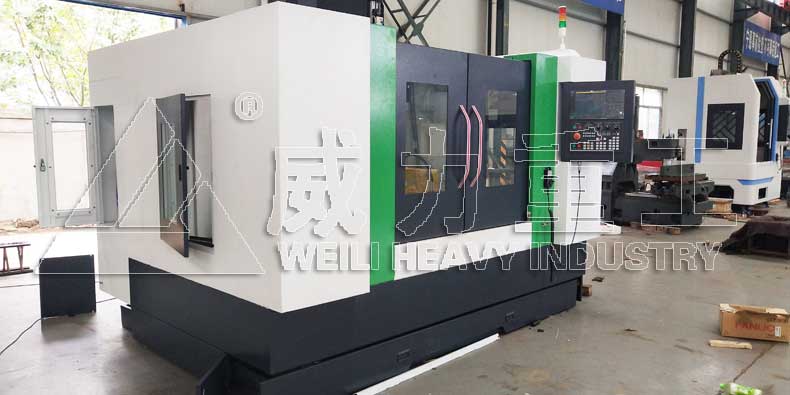

1165数控立式加工中心组成结构复杂，尤其是数控系统是加工中心核心部件犹如人的大脑，设计了很大的程序与存储记忆。在采购时，需要了解1165立式加工中心的组成结构，方便了解最终采购价格。1165数控立式加工中心主要由底座、立柱、滑鞍、工作台、主轴箱、刀库、电气、数控系统部分组成。具体细节如下：

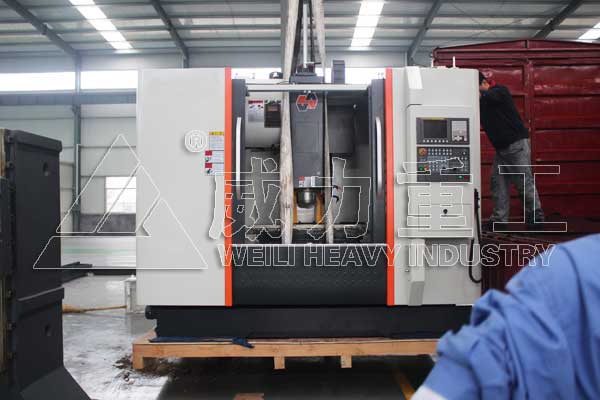

1165立式加工中心装箱发货

1、主轴箱部分。主轴箱采用封闭结构，具有很好的刚性，具有良好的散热性和密封性。增强了主轴箱的刚性。

2、、主轴部件。主轴单元为台湾普森主轴单元，转速高，输出功率大。转速达8000r/min。主轴轴承采用NSK高精密、成对角接触球轴承。主轴油冷却。

3、机床X、Y、Z进给传动。

三个方向均采用高刚性的滚珠丝杠副，联轴器采用进口无间隙联轴器，保证无隙传动，同时其良好的刚性与优化的减振性能，极大的改善了传动系统的动态刚性，由伺服电机直接驱动进给，惯量小，扭矩大。床身采用底座式结构，刚性好，立柱采用框架型箱体结构，床身与立柱导轨采用有限元分析法设计，具有良好的抗扭、抗弯作用，保证足够的刚性，运动平稳性。

4、1165数控立式加工中心参数是客户采购中必须要了解的，这不仅关系所采购设备是否满足工艺需求达到所需精度，同时也跟数控立式加工中心价格有着直接关系。

NO.序号	ITEM 项目				参数Specification
1	Table size L(mm)×W(mm) 工作台面积长(mm)×宽(mm)				1200×600
2	T slot QTY /width/interval distance(mm) T型槽数量-宽(mm)–间距(mm)				5-18-100
3	Maximum load(KG) 工作台最大承载(kg)				800
4	X travel (mm) X轴行程(mm)				1100
5	Y travel (mm) Y轴行程(mm)				650
6	Z travel (mm) Z轴行程(mm)				600
7	Spindle nose to table (mm) 主轴端面至工作台面(mm)				120-600
8	Spindle center to column (mm) 主轴中心至立柱导轨面(mm)				800
9	Spindle taper主轴锥孔				BT40
10	Max. spindle speed (Rpm) 主轴最高转速(Rpm)				8000
11	Main motor （kW）主电机功率（kW）				11（推荐）
12	Feed motor 进给电机		X torque（N.M）X轴扭矩（N.M）		22
			Y torque（N.M）Y轴扭矩（N.M）		22
			Ztorque（N.M）Z轴扭矩（N.M）		24
13	Rapid moving speed (m/min.）快速移动速度 (m/min.）				15
14	Cutting speed （mm/min）切削进给速度（mm/min）				1-10000
15	Accuracy 精度	Positioning accuracy (mm) 定位精度(mm)			0.012
		Repeatability accuracy (mm) 重复定位精度(mm)			0.006
16	Air pressure Mpa使用气压Mpa				0.6
17	Machine weight (kg) 机床重量(kg)			Frame光机	7000
				Complete machine整机	8200
18	Machine overall size : L(mm)×W(mm)×H(mm) 机床外形尺寸: 长(mm)×宽(mm)×高(mm)			Frame光机	2550×2200×2250
				Complete machine 整机	2800×2500×2400

5、采购关键点数控系统的选择：
国产数控系统和进口数控系统价格方面类同于机械设备，进口数控系统价格要高，这点必须承认。那么是不是进口的数控系统就一定好，一定是采购的首选，是第一目标。其实，也不尽然。加工中心系统没有好不好之分，只有符不符合自己的实际加工需求。简而言之，最合适的就是最好的。威力重工可根据需求配置数控系统，国产华中数控、广州数控、北京凯恩帝数控、进口发那科、西门子、三菱都可以。
