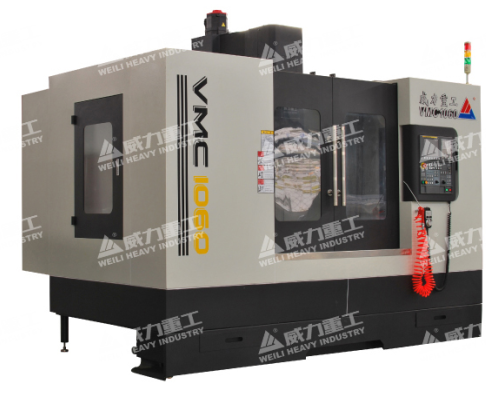

一、VMC1060立式加工中心产品简介与用途
该加工中心进给轴为X、Y、Z三座标控制，主轴为伺服电机动力驱动，刀库容量16把。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于多品种、中小批量产品的生产，对复杂、高精度零件的加工更能显示其优越性。
二、VMC1060立式加工中心主要结构特点
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。
2、X、Y、Z向导轨均为滑动导轨，并经中频淬火及精密磨削，其中Y向导轨为四导轨结构，刚性高；滑动导轨面贴覆台湾产聚四氟乙烯材料并精密刮研，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度寿命；
3、Z向加配重块平衡，保证主轴箱运动顺畅、稳定；
4、X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；伺服电机利用弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度；
5、丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响；
6、采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm；
7、主轴可配置高性能温度控制系统，将主轴产生的热量带走，使主轴单元温度与室温保持平衡，大大降低了热变形对主轴回转精度的影响，延长主轴的使用寿命；
8、标准主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；
9、主轴换刀、打刀采用浮动卸荷机构，减轻打刀时对主轴轴承的冲击，提高轴承的使用寿命，保证主轴高速运转的精度；
10、X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
11、机床外防护采用全封闭机构设计；安全可靠；
12、采用台湾高质量的16把高速自动换刀刀库，换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；推进斗笠式刀库带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；
13、机床操作系统采用人体工程学原理设计，操作箱独立设置，接近操作者，配装手持式电子手轮操作盒，方便对刀；
14、采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
15、机床配套知名CNC控制系统，功能齐全、操作简便，精度稳定、可靠；
16、电气系统采用变压器与控制系统分离设计结构，降低热量的产生，减少电气箱温度变化，提高电气件的使用寿命及系统控制的可靠性；
三、VMC1060立式加工中心主要技术参数
1、技术规格
1、CNC控制系统（标准配置）
1、CNC控制系统（标准配置）
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，可与计算机进行程序控制与存储，能实现DNC加工。
FANUC 0i Mate MD数控系统
主轴电机 功率 7.5/11Kw
X轴系统伺服电机 功率 2.3Kw，扭距15n.m
Y轴系统伺服电机 功率 2.3Kw, 扭距15n.m
Z轴系统伺服电机 功率 2.3Kw, 扭距15n.m
2、电源装置
电源形式 三相交流380V±10% 50Hz±10%
用电容量 18KVA
3、冷却系统
冷却泵功率 450W
冷却泵流量 2.5m3/h
4、机床外形尺寸及重量
机床外形尺寸（长×宽×高）3200×2250×2960mm
机床净重 6700Kg
二、标准配置
1、FANUC0iMateMD数控系统；
2、BT40台湾主轴单元，最高转速8000rpm；
3、主轴电机：伺服7.5/11Kw；
4、主轴中心吹气；
5、自动松拉刀，配浮动式气动打刀机构；
6、丝杠、导轨自动集中强制油润滑；
7、高压水冷却；
8、气冷
9、全防护钣金护罩；
10、16把斗笠式刀库；
11、移动式手摇脉冲发生生器；
12、RS232接口；
13、三色报警灯；
