加工直径1.2米立式数控车床液压卡盘特点

作者：www.etianhe.com人气：发表时间：2019-11-18

这里威力重工所诉的加工直径1.2米立式数控车床，是指VTC1200数控立车，可对机械零件进行精粗加工一种数控化、智能化的一种车床。数控立车组成结构比不复杂，主要由几大部分组成，立车主体、数控装置、伺服系统三大部分。今天我们就来介绍下载加工直径1.2米立式数控车床主体结构中有关液压卡盘的相关介绍。

什么是液压卡盘？是液压系统控制的夹具，用在数控车床主轴上面夹持工件。两种结构形式，一种是前置式的液压卡盘即卡盘和回转缸一体化，种是后拉式的液压卡盘即卡盘安装于车床主轴前端，回转液压缸安装于车床主轴后端。

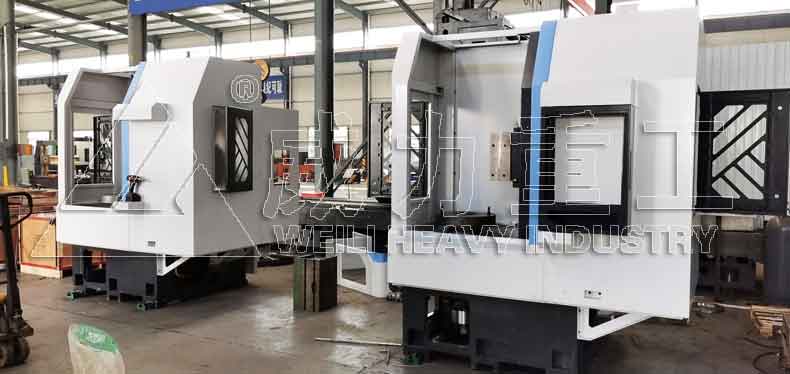

数控立车加工生产车间

加工直径1.2米立式数控车床液压卡盘的工作原理：

（1）液压卡盘的夹紧和放松。液压卡盘夹紧时，液压油自B口进入，透过油孔进入液控单向阀，于进入液压缸H腔之中推动活塞往右移动，实现液压卡盘的夹紧。液压卡盘放松时，液压油透过A口进入，透过油孔开启液控单向阀，同时液压油进入回转液压缸G腔，推动活塞往左移动，实现液压卡盘的放松。

（2）液压卡盘活动顶尖的夹紧和放松。顶尖顶紧状态时，液压油自D口进入，透过油孔进入顶尖液压缸K腔，顶杆往右移动，实现顶尖顶紧。顶尖顶紧状态时，液压油自E口进入，透过油孔进入顶尖液压缸F腔，顶杆往左移动，实现顶尖顶紧。

（3）液控单往阀的功能。液压系统之上有单向阀，但是考虑液压系统离运行机构相距甚远，有渗漏问题的产生，故将液控单向阀安装于液压缸法兰之上，这样可避免渗漏产生的压力损失，亦越来越好地实现负载的止回与保压功能。

（4）密封圈。卡盘回转液压缸与活动顶尖液压缸的活动密封元件皆采用格来圈与斯特封组件。动、静态密封效果皆佳；于有润滑与无润滑时性能皆佳；具有低摩擦阻力、沟槽结构简单、无爬行现象与无粘滞现象等特点。

（5）液压卡盘液压缸缸体与顶尖液压缸缸体外部依次装有液压缸套9、14，液压缸套材料选用GCr15。该材料具有比较高的内磨性与耐疲劳性，淬火之后硬度比较高等特点。故液压缸使用寿命高于一般液压缸的寿命提高许多，并

液压缸损坏之后更换方便。

（6）检测机构。液压卡盘的夹紧与放松以及顶尖的顶紧与放松，透过定位盘与接近开关来检测，使机床运转更为安全可靠。

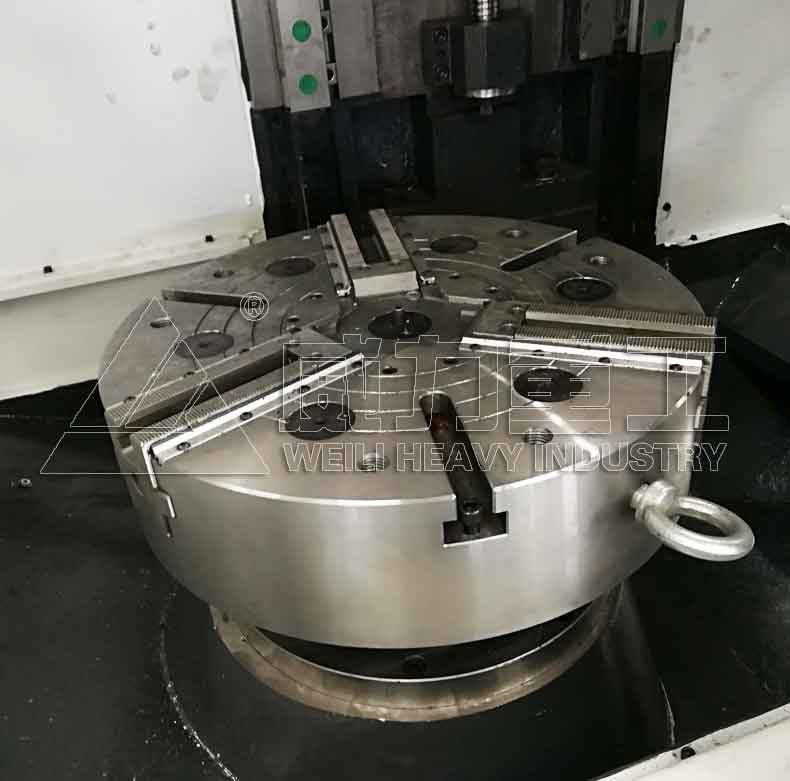

数控立车中液压卡盘图

加工直径1.2米立式数控车床液压卡盘的安装方法：

1、将拉杆安装于回转油缸上

传入拉杆只回转油缸之活塞牙内，直至活塞底止。（如未达到位置将会损坏活塞之螺旋止挡锁）

2、将回转缸装与主轴上(回转缸连接板)

检查回转缸有无偏摆及管路是否正常，设定油压力于低压状态(0.4MPa-0.5MPa,4-5kgf/c㎡);使活塞运动2-3次后停置于前端，而后关掉电源。

3、安装夹头至拉杆上

取下夹头至软爪及防尘盖，以1.2.3.号螺丝锁入数牙将套筒扳手置于夹头的中心孔上，拉杆螺帽锁入拉杆，视油压是否在4-5KG f/c㎡之位置，使拉杆做前后动作2-3次，并顺利锁入螺帽；拉杆螺帽锁入拉杆时，如不是很平顺的锁入，重新检查螺牙中心是否倾斜...等如强制锁入则会造成精度上的误差及螺牙损坏。

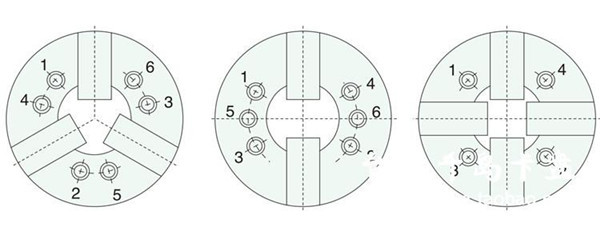

液压卡盘安装图

4、安装夹头于主轴上

转动套筒扳手至完全结合于主轴端面。
